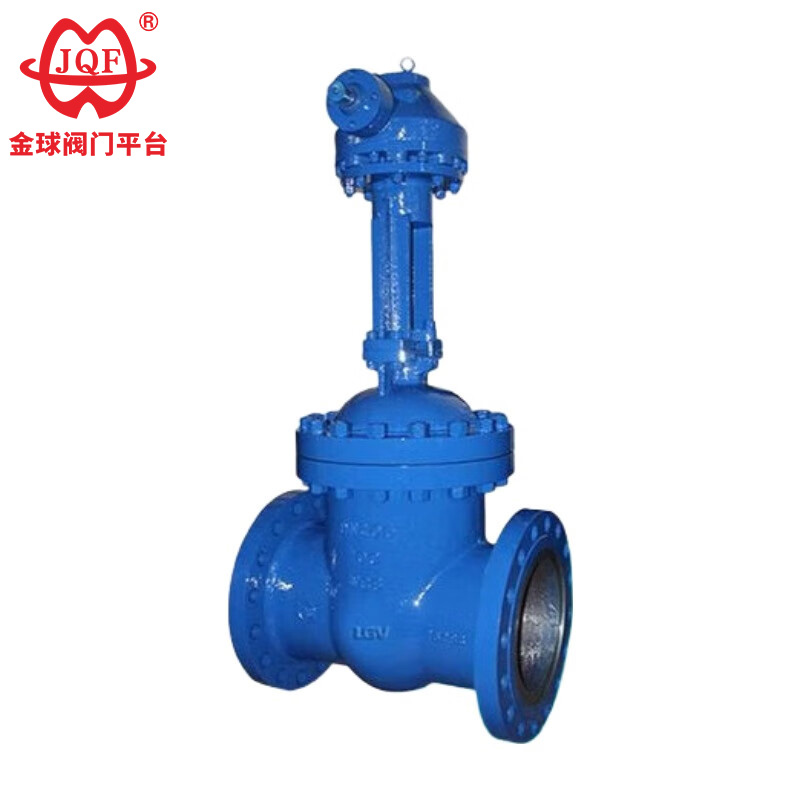

Z540H, Z540Y, Z540W type PN16 ~ PN160 vanne à engrenage conique en acier produite par Lianggu valve Co., Ltd. Entraînement à engrenage conique, connexion à bride, vanne élastique de type coin. Le matériau de la surface d'étanchéité du siège est un alliage de soudage de surface (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), de l'acier inoxydable (Z540W-16P ~ 160P, Z540W-16R ~ 160R), pression nominale PN16 ~ PN160. Le matériau du corps de la vanne est en acier au carbone (Z540H-16C ~ 160, Z540Y-16C ~ 160), en acier allié au chrome-molybdène (Z540Y-16I ~ 160I), en acier inoxydable (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) vanne à vanne.
1. Les vannes à engrenages coniques personnalisées présentent des normes avancées, une étanchéité fiable, des performances supérieures et une apparence attrayante.
2. Structure de plaque de valve en forme de coin pour une commutation flexible.
3. La plaque de soupape et le siège sont soudés en alliage Stellite.
4. La tige de valve subit un traitement de trempe et de revenu pour une meilleure résistance à la corrosion et à l'usure.
5. Plusieurs normes de brides de tuyaux et types de surfaces d'étanchéité de brides sont disponibles.
6. Les vannes à engrenages coniques de haute qualité sont disponibles dans différents matériaux de corps pour s'adapter à différentes conditions de pression, de température et de fluide.
| modèle | PN | Pression de travail/MPa | Température de fonctionnement/℃ | Médias adaptés |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Eau, vapeur, huile |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Eau, vapeur, huile |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Vapeur, huile |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Médias corrosifs |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Médias corrosifs |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Médias corrosifs |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Médias corrosifs |

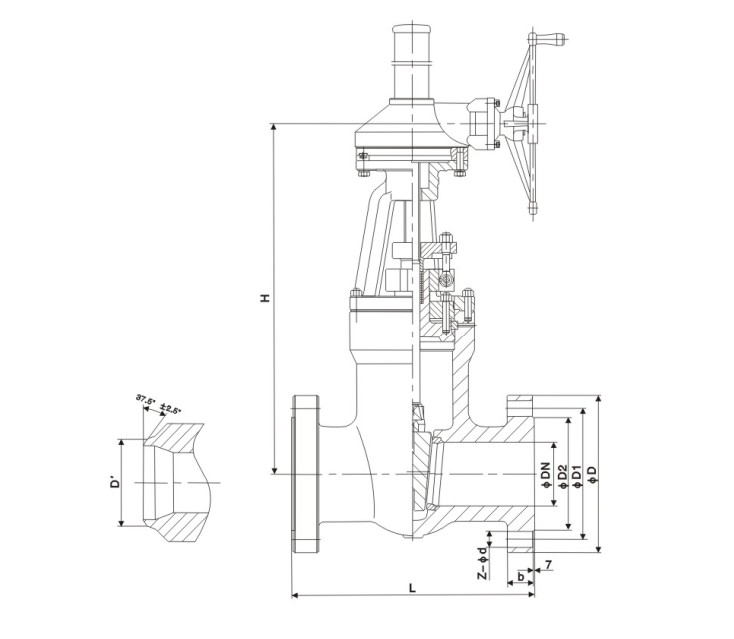

| Diamètre nominal | Les principales dimensions et dimensions de raccordement | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
