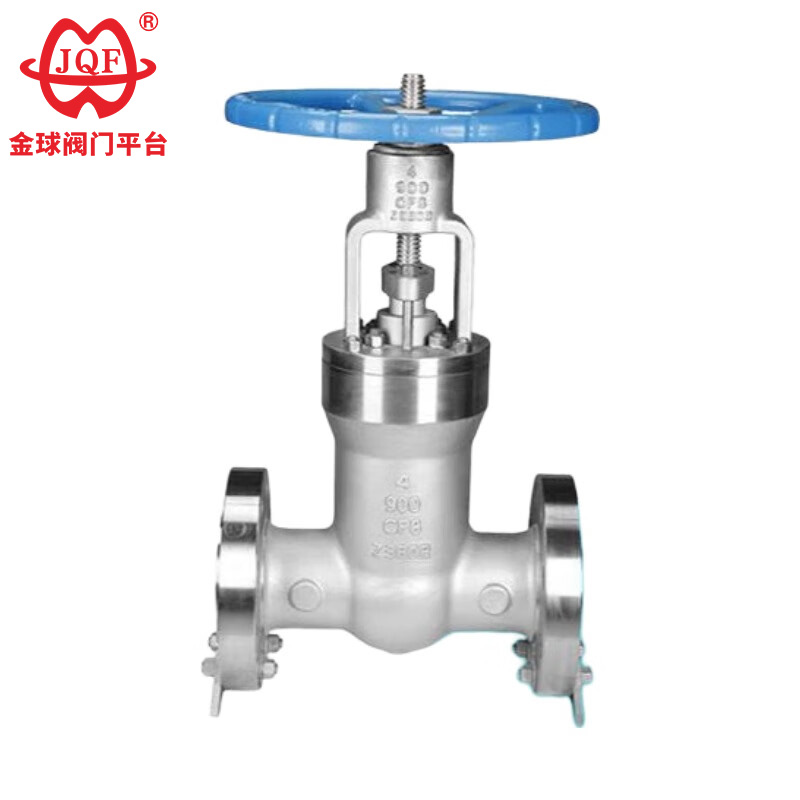

Vanne à haute pression API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Norme exécutive

Critères de conception : API 600 / ASME B16.34
Longueur de la structure ASME B16.10
Taille de soudure bout à bout ASME B16.5
Tests et inspections API 598
Pression - Température : ASME B16.34

Caractéristiques

Les vannes à haute pression API sont également appelées vannes de centrale électrique. Ils sont principalement utilisés dans divers systèmes de tuyauterie des centrales thermiques, chargés de connecter ou de déconnecter le flux de fluides (tels que l'eau ou la vapeur). Par rapport aux vannes ordinaires, la particularité des vannes pour centrales électriques est leur capacité à résister à des températures et des pressions très élevées. Ils ont également une conception spéciale : une structure auto-obturante. Cette conception présente un avantage : plus la pression du système est élevée, meilleur est l'effet d'étanchéité. Ces caractéristiques les rendent largement utilisés dans des conditions de travail spécifiques à haute température et haute pression, et ils sont difficiles à remplacer par d'autres produits de vannes.
1. Ouverture et fermeture sans friction : cette fonctionnalité résout le problème de friction entre les surfaces d'étanchéité des vannes traditionnelles, ce qui entraîne des performances d'étanchéité plus stables.
2. Structure montée sur le dessus : Une fois la vanne installée sur le pipeline, si une inspection ou une maintenance est nécessaire, elle peut être effectuée directement en ligne sans la retirer. Cela réduit considérablement les temps d'arrêt et les coûts de maintenance.
3. Conception à siège unique : élimine le problème d'augmentation anormale de la pression dans la cavité de la valve affectant une utilisation sûre.
4. Conception à faible couple : la tige de valve, conçue avec une structure spéciale, permet une ouverture et une fermeture faciles avec une force minimale.
5. Structure d'étanchéité en forme de coin : le robinet-vanne haute pression API utilise la force mécanique fournie par la tige de la vanne pour presser le robinet en forme de coin contre le siège de la vanne afin d'obtenir l'étanchéité, garantissant ainsi que les performances d'étanchéité de la vanne restent stables et ne sont pas affectées par les fluctuations de la pression du pipeline.
6. Structure de surface d'étanchéité autonettoyante : lorsque la porte du robinet-vanne haute pression API s'ouvre à partir du siège de vanne, le fluide dans le pipeline s'écoule uniformément sur toute la circonférence de la surface d'étanchéité de la porte. Cela empêche le fluide à grande vitesse d'éroder une seule partie du siège de vanne et élimine également les impuretés accumulées sur la surface d'étanchéité, permettant ainsi un auto-nettoyage.

Paramètres de performances

Le matériau de la pièce principale

La forme principale et les dimensions de connexion
