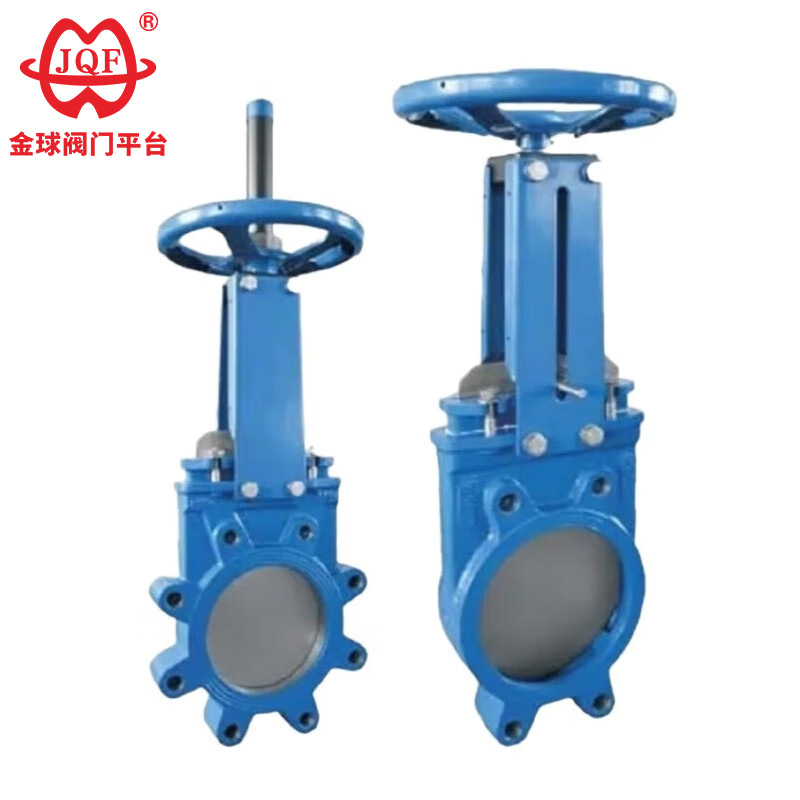

A Couteaue Vanne à vanneest une vanne d'isolement spécialisée conçue pour gérer des fluides difficiles tels que des boues, des poudres et des fluides contenant des particules solides. Dans ce guide complet, nous expliquons comment fonctionne une vanne à guillotine, pourquoi elle est essentielle dans les applications de boues et d'abrasifs, et comment sélectionner la conception adaptée à votre système.

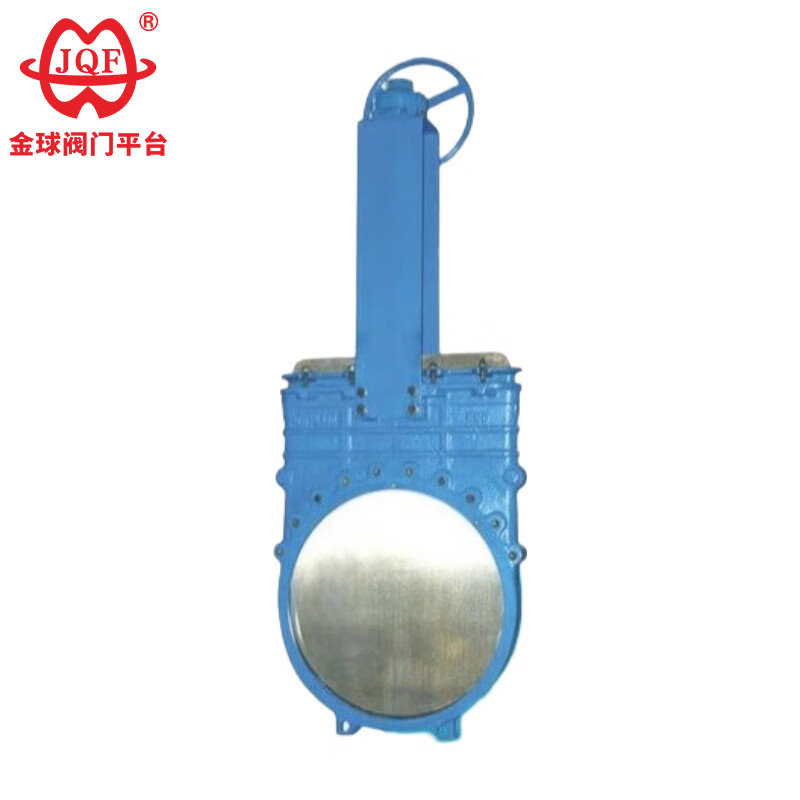

A Vanne à guillotineest une vanne à mouvement linéaire conçue principalement pour l'isolation tout ou rien plutôt que pour la régulation du débit. Sa caractéristique déterminante est une porte fine et tranchante (le « couteau ») qui coupe les matériaux épais tels que les boues, la pâte ou les poudres.
Contrairement aux vannes à guillotine conventionnelles, une vanne à guillotine a un corps compact et un chemin d'écoulement direct, ce qui minimise le colmatage. Cela le rend particulièrement adapté aux environnements de fonctionnement difficiles où les vannes standard tombent en panne prématurément.
Selon les pratiques de conception industrielles et les spécifications des produits des fabricants de vannes à guillotine, ces vannes sont largement utilisées dans les industries où la fiabilité dans des conditions abrasives est essentielle.
Le principe de fonctionnement d'unVanne à guillotineest simple mais très efficace. Lorsque la vanne est actionnée (manuellement, pneumatiquement ou électriquement), la vanne se déplace linéairement vers le haut ou vers le bas.
Cette action de coupe est ce qui différencie une vanne à guillotine des autres vannes d'isolement. Même dans les milieux à haute teneur en solides ou fibreux, la vanne peut obtenir une fermeture fiable sans couple excessif.
Les fabricants aimentJQFoptimisez l'épaisseur du portail, le matériau du siège et la géométrie du corps pour garantir un fonctionnement fluide et une durée de vie prolongée dans les environnements exigeants.
Les boues et les fluides abrasifs présentent des défis uniques : érosion, colmatage et défaillance de l'étanchéité. UNVanne à guillotinerépond à ces défis à travers sa conception.
Ces caractéristiques rendent les vannes à guillotine indispensables dans les canalisations à lisier, où la fiabilité a un impact direct sur l'efficacité de la production et les coûts de maintenance.
A Vanne à guillotineest largement utilisé dans plusieurs industries lourdes :
Dans ces applications, le rôle principal de la vanne est l’isolation, garantissant une maintenance sûre et empêchant les fuites de fluide dans des conditions difficiles.
Les vannes à guillotine sont disponibles en plusieurs configurations pour répondre à différents besoins de fonctionnement :
La sélection du bon type dépend de la pression nominale, des caractéristiques du fluide et des exigences d'installation.
Lors du choix d'unVanne à guillotine, les ingénieurs doivent prendre en compte les facteurs suivants :
Consulter des fournisseurs expérimentés tels queJQFpeut aider à garantir que la vanne sélectionnée correspond aux conditions de fonctionnement réelles plutôt qu'à de simples spécifications théoriques.
Comparé aux vannes à bille ou aux vannes papillon, unVanne à guillotinepropose :
Bien qu'elles ne soient pas conçues pour l'étranglement, les vannes à guillotine excellent en matière d'isolation fiable dans des environnements où d'autres vannes ont du mal.
| Paramètre | Gamme typique |
|---|---|
| Taille nominale | DN50 – DN1200 |
| Pression nominale | PN6 – PN25 |
| Matériau du corps | Fonte, acier au carbone, acier inoxydable |
| Type de siège | Siège en métal, siège souple |
| Actionnement | Manuel, pneumatique, électrique |
Les vannes à guillotine sont généralement conçues pour les applications basse à moyenne pression. Pour les systèmes haute pression, des conceptions renforcées spéciales sont nécessaires.
Non.Vanne à guillotineest destiné à l'isolation marche-arrêt, et non à l'étranglement ou à la régulation précise du débit.
La fréquence de maintenance dépend de l'abrasivité du fluide et des cycles de fonctionnement. Une sélection appropriée des matériaux réduit considérablement l’usure et les temps d’arrêt.
Comprendre comment unVanne à guillotinefonctionne et pourquoi il excelle dans les applications de boues et d'abrasifs est essentiel pour les ingénieurs et les professionnels de l'approvisionnement. Avec une conception et une sélection de matériaux appropriées, ces vannes offrent une fiabilité et une efficacité opérationnelle à long terme.
Si vous recherchez une solution de vanne à guillotine fiable soutenue par une véritable expertise en fabrication,JQFest prêt à soutenir votre projet. Pour une consultation technique, des solutions personnalisées ou des devis,Contactez-nousdès aujourd'hui et laissez notre équipe vous aider à optimiser les performances de votre système.
