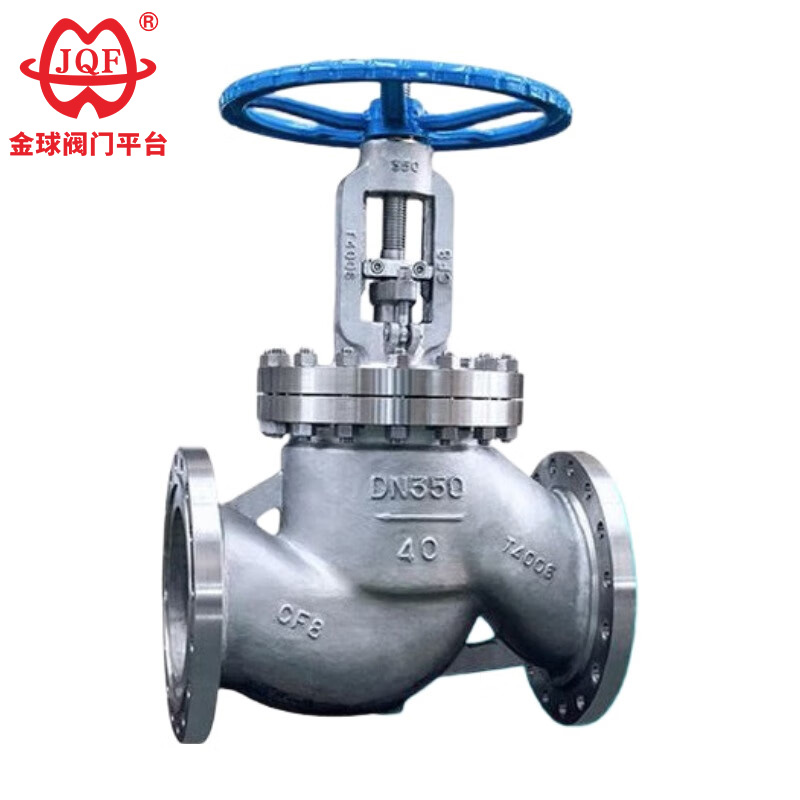

En tant que fournisseur de fabrication de vannes intégrant la R&D, la conception, la production, les ventes et le service, l'usine JQF Valve dispose d'une équipe technique complète et d'un système de gestion de la qualité. Nos produits sont largement utilisés dans divers domaines tels que le pétrole, les produits chimiques, les centrales électriques, la protection de l'environnement, les mines de charbon, le drainage et les nouvelles énergies. Les robinets à soupape en acier inoxydable haute pression de haute qualité sont conçus pour être durables et fiables, adaptés à divers fluides et conditions de température. Nous recherchons continuellement la perfection et nous nous engageons à faire preuve d'intégrité auprès de chaque client, en leur fournissant des produits et services de qualité supérieure. Nous invitons sincèrement les nouveaux et anciens clients à visiter, appeler ou écrire pour discuter d'affaires.
1. Matériau de tige de valve à haute résistance, étroitement connecté au corps de valve, assurant une rotation fluide et un fonctionnement facile.
2. Des vis soigneusement sélectionnées garantissent une connexion étanche, robuste et résistante à la rouille.
3. Le corps de vanne en acier inoxydable offre aux vannes à soupape en acier inoxydable haute pression une bonne résistance à la corrosion et une bonne prévention de la rouille.
4. Les brides épaissies sont faites d'un matériau solide et solidement connectées.
1. Pratique et rapide
Structure simple, facile à fabriquer et à entretenir.
2. Commutation rapide, petite action
Course de travail courte, réponse rapide à l'ouverture et à la fermeture.
3. Durable
Joint étanche, résistant à l'usure et robuste, longue durée de vie.
Spécification de conception : GB/T 12235
Longueur de la structure : GB/T 12221
Raccordement à bride : JB / T 79
Test et inspection : JB/T 9002
Identification du produit : GB/T 12220
Spécification d'approvisionnement: JB / T 7928

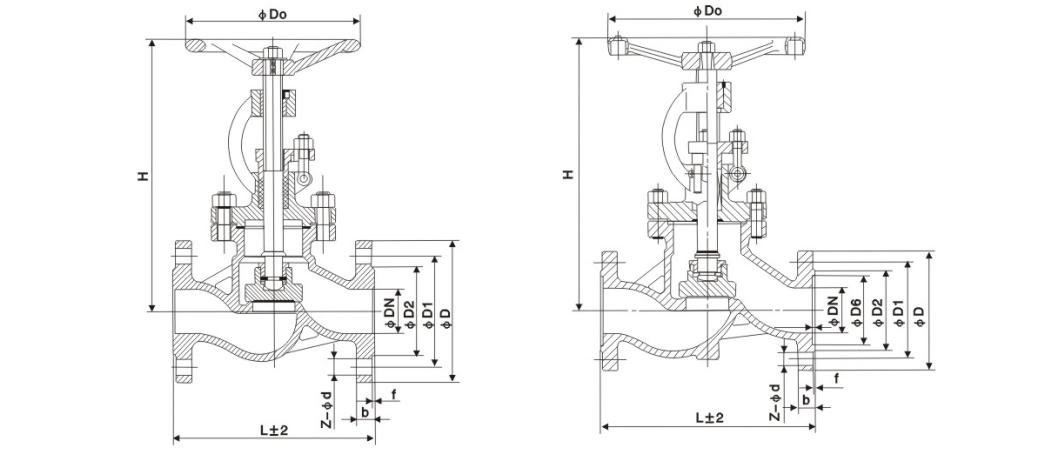

| Diamètre nominal | Principales dimensions extérieures et dimensions de connexion | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
