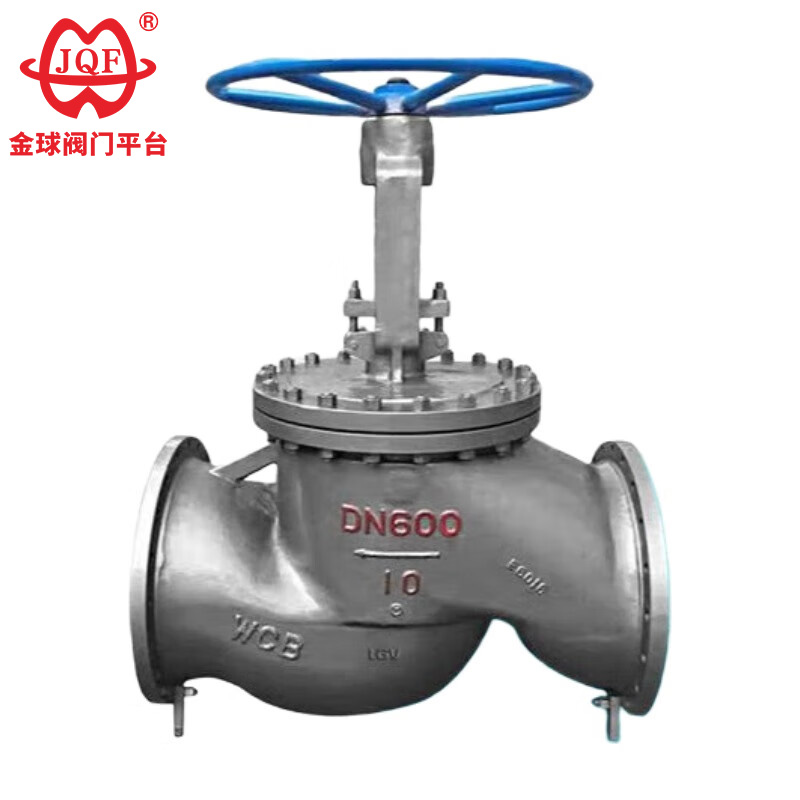

Robinet à soupape standard GB

Les vannes à soupape standard GB de haute qualité et personnalisées J41H, J41Y et J41W sont fabriquées par JQF Valve, un fabricant professionnel de vannes en Chine. Leurs parties d'ouverture et de fermeture sont des disques de valve cylindriques et la surface d'étanchéité est soit plate, soit conique. Les disques de valve se déplacent linéairement le long de la ligne médiane du fluide. Les vannes à soupape standard GB ne conviennent qu'aux applications entièrement ouvertes ou entièrement fermées et ne sont généralement pas utilisées pour la régulation du débit, mais la régulation et l'étranglement du débit peuvent être effectués en fonction des besoins du client.

envoyer une demande

Description du produit

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Le robinet à soupape standard GB en stock convient aux plages de pression de PN1,6 à PN16 et aux tailles de DN15 à DN400, ils sont toujours utilisés dans les industries métallurgiques, chimiques, des gaz médicaux et de l'énergie.

Caractéristiques structurelles

Nous innovons continuellement et recherchons l'excellence, en suivant le rythme de notre temps grâce à ses vannes à soupape standard GB de haute qualité et à son service client exceptionnel ! Nous introduisons activement des équipements de pointe, une gestion d'entreprise et du personnel de service technique, en nous efforçant de créer une marque de vannes nationale et internationale de haute qualité. Nous invitons les nouveaux et anciens clients à visiter et inspecter nos installations, à coopérer pour un bénéfice mutuel et à créer conjointement un avenir meilleur !

Norme exécutive

Spécifications de conception : GB/T 12235
Longueur de la structure : GB/T 12221
Raccordement à bride : JB / T 79
Test et inspection : JB / T 9002
Identification du produit : GB/T 12220
Spécifications de livraison : JB / T 7928

Caractéristiques

1. Structure rationalisée et optimisée : une conception simplifiée améliore de 30 % l'efficacité de la fabrication des composants et de la maintenance des équipements. 2. Contrôle instantané d'ouverture et de fermeture : la conception de la structure à micro-course atteint une vitesse de réponse d'ouverture et de fermeture de 0,8 seconde par cycle. 3. Système d'étanchéité longue durée : la technologie de surface d'étanchéité autolubrifiante permet d'obtenir un coefficient de friction ultra-faible ; la couche d'étanchéité composite a une durée de vie anti-vieillissement supérieure à 50 000 cycles d'ouverture et de fermeture.

Paramètres de performances

modèle		J41H-16C ~ 160C	J41Y-16C ~ 160C	J41W-16P ~ 160P
Pression de travail (MPa)		1,6 ～ 16,0
température appropriée (℃)		≤425		≤150
Médias adaptés		Eau, vapeur, huile		Milieu corrosif faible
matériel	Carrosserie, capot	Acier au carbone		Acier inoxydable chrome-nickel-titane
	Tige de valve	Acier inoxydable chromé		Acier inoxydable chrome-nickel-titane
	Surface d'étanchéité	Surfaçage des alliages à base de fer	Alliage de rechargement	Matériau du corps
	remplisseur	Graphite d'amiante, graphite flexible, PTFE

La forme principale et la taille de la connexion

Diamètre nominal	Les principales dimensions et dimensions de raccordement
Diamètre nominal	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

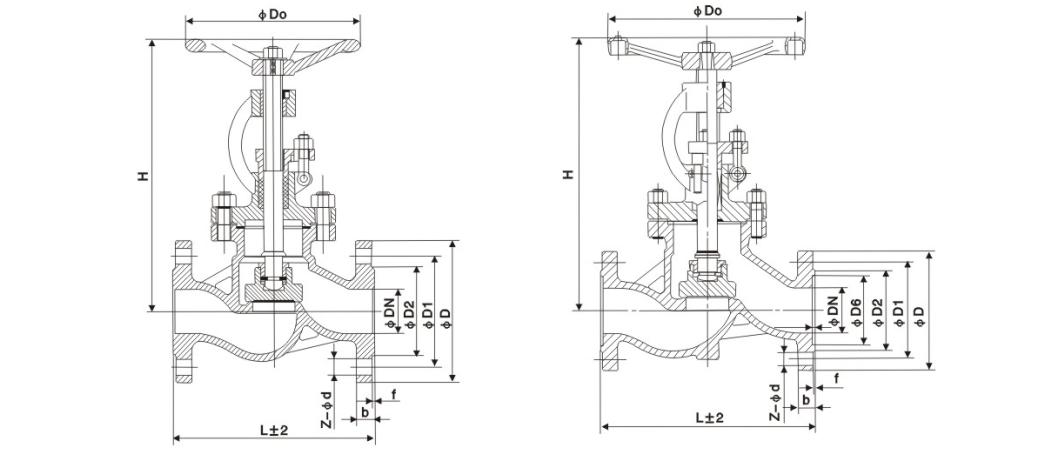

Image de la structure
