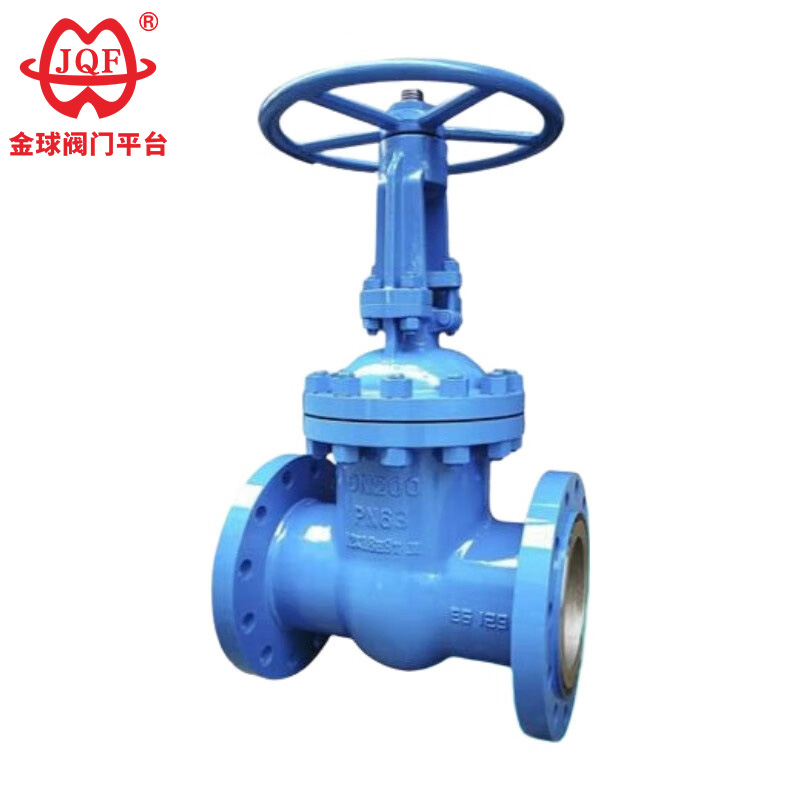

L'usine JQF Valve fabrique des vannes à brides standard GB de haute qualité, qui sont largement utilisées dans les pipelines pétrochimiques, thermiques et autres pipelines de produits pétroliers et de vapeur comme dispositifs d'ouverture et de fermeture pour connecter ou couper les fluides des pipelines. En sélectionnant différents matériaux, les vannes à brides standard GB personnalisées conviennent à divers fluides tels que l'eau, la vapeur, l'huile, l'acide nitrique, l'acide acétique, les fluides oxydants forts et l'urée, et sont disponibles en versions manuelle, à engrenages coniques et à entraînement électrique.
Vérifications avant l'installation
Vérifiez la compatibilité des matériaux des vannes à bride standard GB avec les fluides, la température et la pression. Inspectez les faces des brides pour déceler les rayures, assurez-vous que le matériau du joint correspond aux conditions de service et confirmez que les boulons/écrous répondent aux exigences de résistance.
Alignement de l'installation
Ne forcez jamais l’alignement des robinets-vannes à brides standard GB. Un mauvais alignement provoque une distorsion du siège, des fuites ou des contraintes structurelles. Soutenir les canalisations indépendamment à proximité de la vanne. Serrez les boulons progressivement en étoile pour obtenir un couple uniforme. Resserrez après 24 à 48 heures de fonctionnement du système.
Discipline opérationnelle
Ouvrez ou fermez complètement les vannes à bride standard GB : les positions partiellement ouvertes accélèrent l'érosion du siège/de la vanne due à un débit à grande vitesse. Utilisez uniquement des volants ; évitez les clés/leviers. La lubrification de la tige (graisse de qualité EP) est obligatoire tous les trimestres.
Entretien des tests
Testez hydrostatiquement les vannes à brides standard GB après l'installation à un indice PN de 1,5 × avant la mise en service du système. Isoler les vannes des équipements en aval pendant les tests. Une fois par an : vérifiez l'étanchéité du presse-étoupe, la corrosion de la tige et l'intégrité du joint de bride. Remplacez immédiatement les bagues d'étanchéité usées pour endiguer les émissions fugitives.
Gestion du stockage
Conservez les vannes à l’intérieur, à l’abri de l’humidité. Gardez les embouts en place jusqu'à l'installation.
1. Conception à haut rendement : les vannes à bride standard GB présentent une conception configurée de manière rationnelle qui utilise efficacement l'espace, obtenant une stabilité supérieure du corps de vanne, une résistance aux fluides minimisée et un coefficient de débit optimisé.
2. Durée de vie améliorée du joint : l'interface d'étanchéité utilise de l'acier inoxydable et un revêtement en carbure, minimisant l'usure et prolongeant considérablement la durée de vie.
3. Fiable et facile à utiliser : la garniture flexible en graphite garantit une intégrité fiable du joint, ce qui se traduit par un fonctionnement fluide et un couple de fonctionnement minimal.
4. Méthodes d'actionnement polyvalentes : les vannes à bride standard GB sont compatibles avec divers mécanismes d'actionnement, notamment manuels, pneumatiques, électriques et à engrenages, pour répondre à diverses exigences d'application.
5. Diverses structures : disponibles dans diverses configurations structurelles, y compris une porte simple à coin flexible, une porte simple à coin rigide ou une porte parallèle (double).
Spécifications de conception : GB/T 12234
Longueur de la structure : GB/T 12221
Bride de raccordement : JB / T 79.1
Test et inspection : JB/T 9092
Pression - Température : GB/T 9131
Identification du produit : GB/T 12220
| Pression nominalePN（MPa) | cas | pression d'essai (MPa) | Scellé | |
| Scellé (liquide) | Joint (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Matériau de la coque | Médias adaptés | Température applicable (℃) |
| Acier au carbone (type C) | Eau, vapeur, huile | ≤425 |
| Acier chrome-nickel-titane (type P) | Acides nitriques | ≤200 |
| Acier chrome-nickel-molybdène-titane (type R) | Acide acétique | ≤200 |
| Acier au chrome-molybdène (type I) | Eau, vapeur, huile | ≤550 |
| Carrosserie, capot | Plaque de soupape, siège | Tige de valve | Écrou de tige | remplisseur | Volant |
| Acier au carbone | Acier au carbone de haute qualité + carbure ou acier inoxydable | Acier inoxydable chromé | Bronze d'aluminium | Emballage en amiante graphite | Fonte malléable |
| Acier chrome-nickel-titane | Acier inoxydable, acier inoxydable + carbure cémenté | Acier inoxydable chrome-nickel-titane | Bronze d'aluminium | Téflon | Fonte malléable |
| Acier au chrome-nickel-molybdène-titane | Acier inoxydable, acier inoxydable + carbure cémenté | Acier inoxydable chrome-nickel-titane | Bronze d'aluminium | Téflon | Fonte malléable |
| Acier au chrome-molybdène | Acier allié + Carbure | Acier au chrome-molybdène | Bronze d'aluminium | Amiante souple | Fonte malléable |

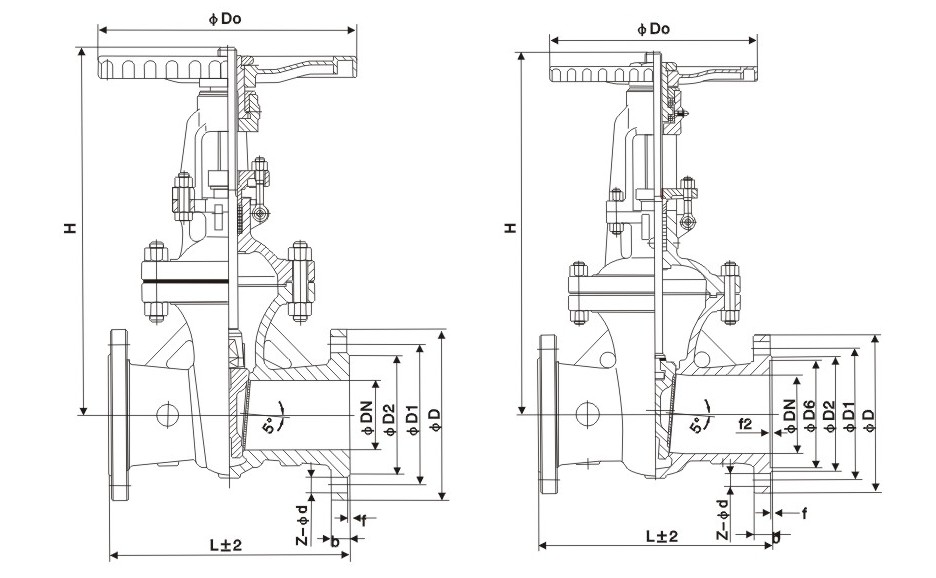

| Diamètre nominal | Les principales dimensions et dimensions de raccordement | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
