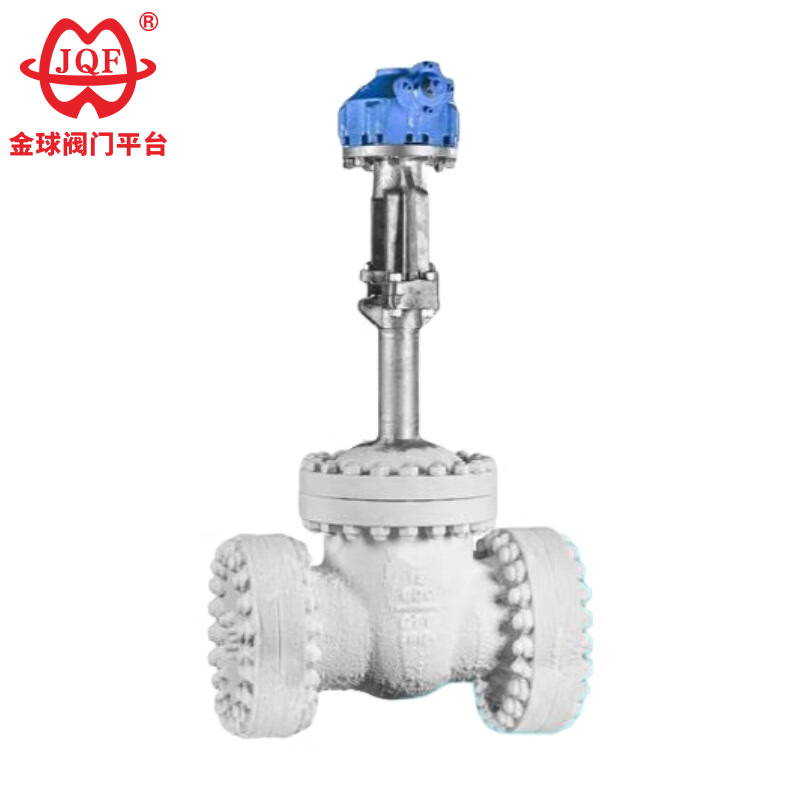

Vanne cryogénique en acier inoxydable

JQF Valve est un fabricant de vannes présent depuis plus de 20 ans en Chine, produisant principalement des vannes à bille, des vannes à vanne, des vannes à soupape, des vannes papillon et des électrovannes. Notre vanne cryogénique en acier inoxydable de haute qualité est spécialement conçue pour des conditions de fonctionnement extrêmes avec des températures de fluide inférieures à -46°C. Il convient aux milieux cryogéniques tels que le méthane, le gaz naturel liquéfié, l'hexène, le dioxyde de carbone, l'ammoniac liquide, l'oxygène liquide, l'azote liquide et l'hydrogène liquide.

envoyer une demande

Description du produit

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Paramètres de performances

modèle		DZ40Y-16	DZ40Y-25
Pression de travail (MPa)		1.6	2.5
température appropriée (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
matériel	remplisseur	Corde baptiste en amiante tétrafluoroéthylène
	Volant	QT450-10
	Écrou de tige	ZCuA110Fe3
	Tige de valve	1Cr18Ni9Ti
	Joint	Amiante basse température

Caractéristiques

1. Neutralisation de la pression de la cavité : L'orifice d'équilibrage de pression intégré dans la face d'entrée de la vanne cryogénique en acier inoxydable neutralise activement les différences de pression, empêchant ainsi les fluides nocifs de s'accumuler dans la cavité de la vanne.
2. Couvercle thermodynamiquement optimisé : La hauteur du couvercle est calculée dynamiquement en fonction du profil de température de fonctionnement pour maintenir l'intégrité en compression de la garniture de tige tout au long du cycle de température.
3. Étalonnage des matériaux tribologiques : les spécifications précises des matériaux de la bague d'étanchéité et du joint garantissent la stabilité chimique sur la plage de températures de fonctionnement spécifiée.
4. Garantie des performances métallurgiques : La composition chimique et la structure cristalline des composants sont rigoureusement validées pour garantir la résistance aux chocs et la ductilité sur une large plage de températures.
5. Architecture d'interface universelle : Une variété de configurations de brides standard et d'options de morphologie d'étanchéité pour le robinet-vanne cryogénique en acier inoxydable répondent aux exigences mondiales d'intégration de tuyauterie.

La forme principale et les dimensions de connexion

Diamètre nominal	Les principales dimensions et dimensions de raccordement
Diamètre nominal	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

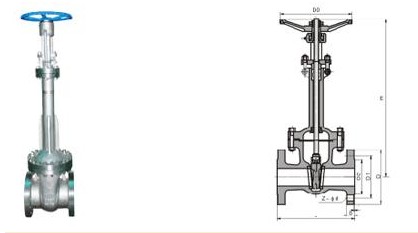

Image de la structure

Tous les textes, données et images de cet article sont uniquement à titre de référence. Si vous avez besoin de voir plus de performances du produit, de taille de structure, de prix et d'autres détails. Veuillez nous contacter.
