Norme de conception : GB/T 12234-2007
Longueur de structure GB/T 12221-2005
Taille de connexion à souder bout à bout NB / T 4704-2014
Essais et Inspection NB/T 4704-2014
Pression - Température : NB/T 4704-2014
| modèle | PN | Pression de travail/MPa | température/℃ appropriée | Médias adaptés | Corps |
| Z61Y-250 | 250 | 25 | ≤570 | vapeur | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | vapeur | WC9 |
| modèle | 材料 | ||||
| Corps | Plaque de soupape | capuchon | Mère souche | remplisseur | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Graphite souple |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Graphite souple |
| DN | L | D | H | D0 | poids/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |

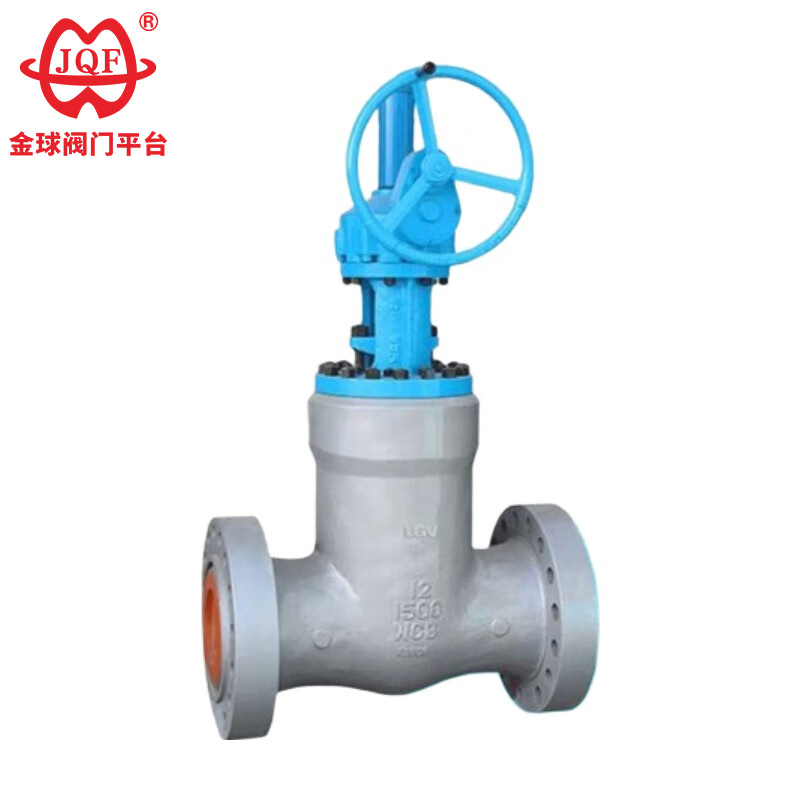

Ces vannes à brides haute pression sont essentielles pour contrôler le débit de liquides dans divers systèmes, offrant une régulation précise et des performances durables.
1.Durable et robuste : nos vannes à bride sont fabriquées à partir de matériaux de haute qualité, ce qui les rend bien adaptées à divers environnements industriels exigeants. Le raccordement à bride est très sécurisé, réduisant les risques de fuites et assurant une étanchéité parfaite.
2. Contrôle précis : la vanne à bride haute pression offre un contrôle précis du débit des fluides dans le pipeline. Que vous ayez besoin d'ouvrir, de fermer ou d'ajuster le débit, le fonctionnement est fluide. Ce contrôle précis est important pour maintenir l’efficacité globale du système et prévenir les pannes opérationnelles.
3. Résistant à la corrosion : Tous les matériaux utilisés pour fabriquer ce robinet-vanne à brides sont spécialement sélectionnés pour leur forte résistance à la corrosion. Même dans des conditions difficiles, il peut maintenir un fonctionnement normal pendant longtemps sans problème.
4. Large applicabilité : les vannes à bride peuvent être utilisées dans de nombreux contextes industriels différents. Cette conception polyvalente lui permet de s'adapter de manière flexible à divers systèmes, et l'installation et l'intégration sont pratiques.
5. Maintenance simple : Nous avons pris en compte la facilité de maintenance pendant la phase de conception. Les composants de la vanne sont faciles à démonter et à remonter, ce qui rend l'inspection et la maintenance de routine simples et rentables.
