Vanne électrique

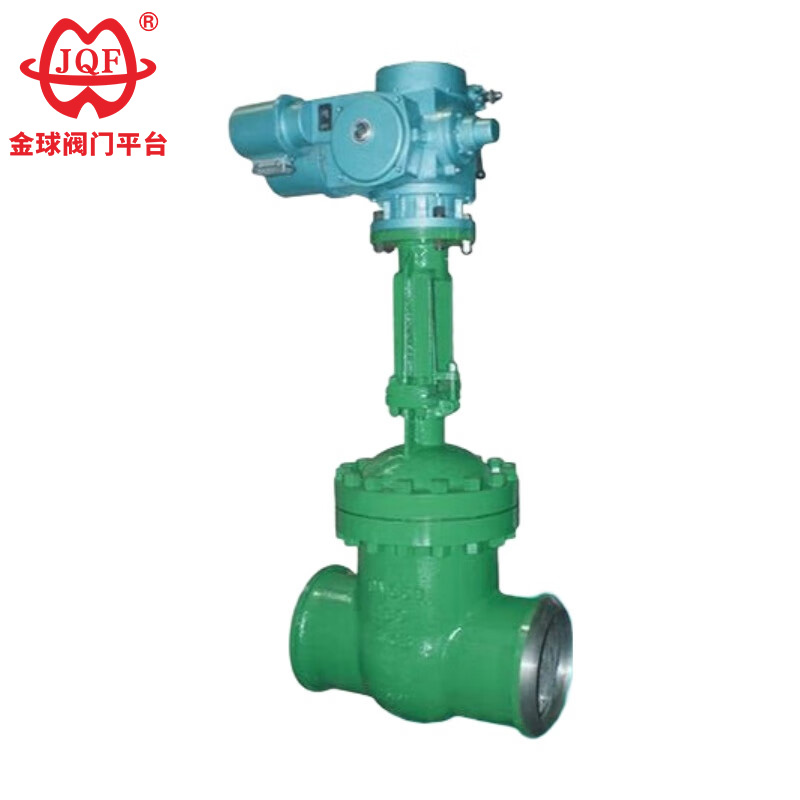

L'usine JQF Valve fabrique non seulement diverses vannes standard, mais conçoit et produit également des vannes selon les exigences du client. Notre vanne à vanne électrique de haute qualité est un dispositif de vanne automatisé qui intègre un actionneur électrique avec un corps de vanne à vanne relié par une extrémité soudée. Il réalise le contrôle à distance, l'ouverture et la fermeture rapides et la gestion automatisée des vannes. Il est particulièrement adapté aux conditions de travail à haute pression, haute température, à haut risque ou difficiles d'accès et constitue un équipement clé pour le contrôle d'automatisation des pipelines industriels modernes.

envoyer une demande

Description du produit

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Norme exécutive

Spécifications de conception : GB/T 12234
Longueur de la structure : GB/T 12221
Bride de raccordement : JB / T 79.1
Test et inspection : JB/T 9092
Pression - Température : GB/T 9131
Identification du produit : GB/T 12220

Les vannes électriques conviennent aux applications nécessitant une ouverture ou une fermeture complète. En bref, ils sont utilisés comme interrupteurs marche/arrêt, généralement installés dans les canalisations comme vannes d'isolement, et ne conviennent pas au contrôle du débit. Lorsque la vanne est complètement ouverte, le passage est totalement dégagé, permettant au fluide de s'écouler directement sans pratiquement aucune perte de pression. Par conséquent, ils sont idéaux pour les systèmes qui privilégient une faible perte de pression et nécessitent un chemin d’écoulement dégagé.

Caractéristiques

1. Structure compacte, conception raisonnable, bonne rigidité de la vanne, chemin d'écoulement fluide et faible coefficient de débit.
2. Les surfaces d'étanchéité sont en acier inoxydable et en alliage dur, garantissant une longue durée de vie.
3. Le robinet-vanne électrique utilise une garniture en graphite flexible, garantissant une étanchéité fiable et un fonctionnement facile et flexible.
4. Le robinet-vanne électrique peut être entraîné manuellement, pneumatiquement, électriquement ou par engrenage.
5. Trois options structurelles sont disponibles : portail simple à coin flexible, portail simple à coin rigide et portail double.

Paramètres de performances

Pression nominalePN（MPa)	cas	pression d'essai (MPa)		Scellé
Pression nominalePN（MPa)	cas	Scellé (liquide)	Joint (gaz)	Scellé
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Milieu approprié et température applicable

Matériau de la coque	Médias adaptés	Température applicable (℃)
Acier au carbone (type C)	Eau, vapeur, huile	≤425
Acier chrome-nickel-titane (type P)	Acides nitriques	≤200
Acier chrome-nickel-molybdène-titane (type R)	Acide acétique	≤200
Acier au chrome-molybdène (type I)	Eau, vapeur, huile	≤550

Le matériau de la pièce principale

Carrosserie, capot	Plaque de soupape, siège	Tige de valve	Écrou de tige	remplisseur	Volant
Acier au carbone	Acier au carbone de haute qualité + carbure ou acier inoxydable	Acier inoxydable chromé	Bronze d'aluminium	Emballage en amiante graphite	Fonte malléable
Acier chrome-nickel-titane	Acier inoxydable, acier inoxydable + carbure cémenté	Acier inoxydable chrome-nickel-titane	Bronze d'aluminium	Téflon	Fonte malléable
Acier au chrome-nickel-molybdène-titane	Acier inoxydable, acier inoxydable + carbure cémenté	Acier inoxydable chrome-nickel-titane	Bronze d'aluminium	Téflon	Fonte malléable
Acier au chrome-molybdène	Acier allié + Carbure	Acier au chrome-molybdène	Bronze d'aluminium	Amiante souple	Fonte malléable

La forme principale et les dimensions de connexion

Diamètre nominal	Les principales dimensions et dimensions de raccordement
Diamètre nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

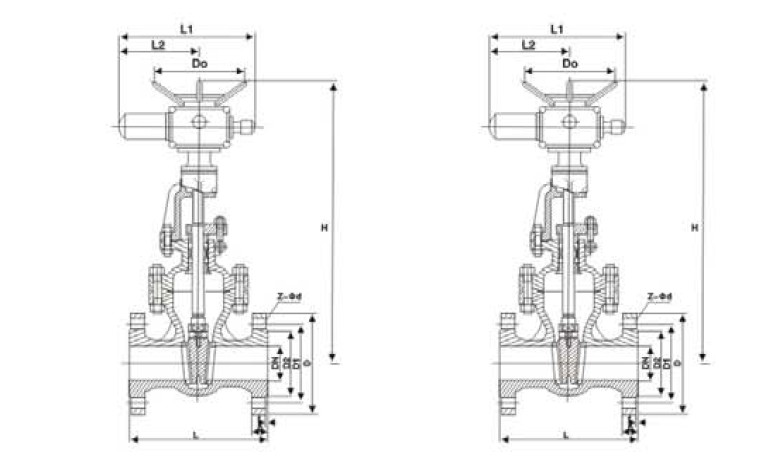

Image de la structure
