Haute qualitévannes à soupape fourni parVanne JQF, un fabricant professionnel de vannes en Chine. Nous utilisons une technologie de fabrication de précision et des matériaux de haute qualité, appliqués aux industries pétrolière, chimique, électrique, pharmaceutique, de traitement de l'eau et autres, dans des conditions de haute, moyenne et basse pression pour fournir une ouverture et une fermeture stables ainsi qu'une régulation du débit.
1. Joint de précision sans fuite : le disque de vanne conique du robinet à soupape et le siège métallique correspondant sont rectifiés avec précision jusqu'à une rugosité de surface Ra ≤ 0,4 μm, garantissant un joint étanche à l'air conforme aux normes de fuite API 598 Classe VI et ANSI B16.34. Le joint maintient l’intégrité des systèmes à vapeur, des oléoducs et des milieux acides.
2. Capacité de contrôle d'étranglement linéaire : le durablevannes à soupapeLa conception à disque de vanne parallèle permet une régulation directe entraînée par la tige. Contrairement aux vannes rotatives, cette conception élimine l'impact du fluide à grande vitesse sur le siège de la vanne lors des opérations d'étranglement. Selon le test de débit abrasif ISO 5208 classe V, l'usure des joints est réduite de 78 %.
3. Performance certifiée dans des conditions extrêmes
Le corps de vanne forgé ASTM A105 ou moulé ASTM A216 WCB peut résister à des pressions de PN16 à PN420. Construit en acier inoxydable duplex CF8M résistant à la corrosion, il peut résister à des cycles thermiques de -196°C à 600°C selon les normes ANSI B16.34.
4. Conception optimisée pour la maintenance
La tige 17-4PH durcie par précipitation combinée à un ensemble de garniture d'étanchéité en graphite flexible moulé a été testée selon les normes d'émission ISO 15848-1, avec plus de 200 000 cycles mécaniques. Une bague de support en PTFE autolubrifiante garantit un fonctionnement continu pendant plus de 5 ans sans nécessiter de réglages du presse-étoupe.
5. Géométrie d'écoulement spécifique à l'application
Type T : fournit une vanne d'arrêt conforme à la norme ANSI Classe VI dans les sections de tuyaux droites, avec une valeur Cv inférieure de 30 % à la moyenne de l'industrie.

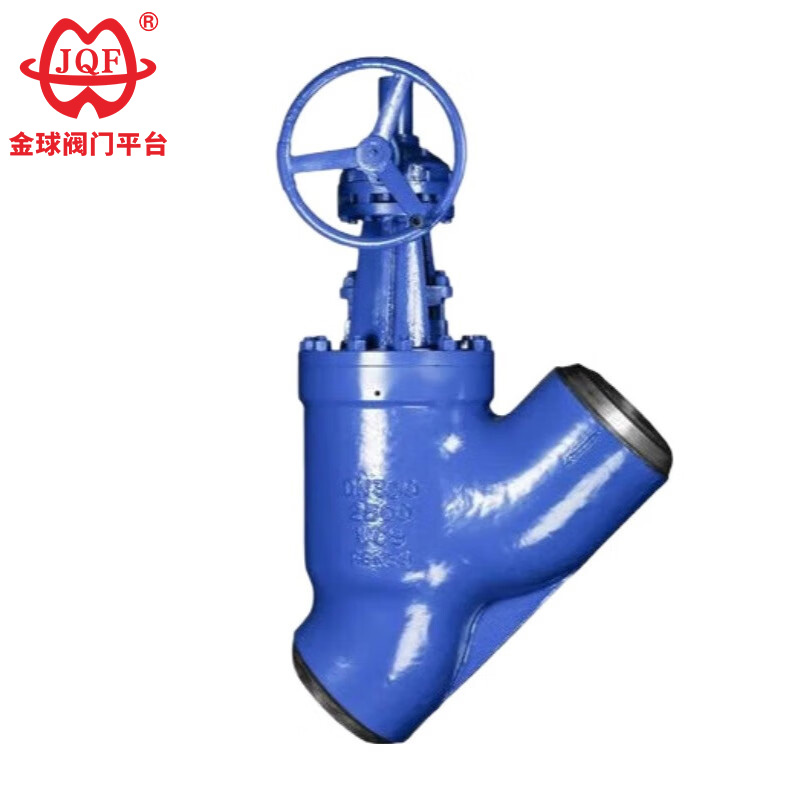

Type coudé : permet au fluide d'être dévié de 90°, ce qui entraîne une réduction de 42 % de la chute de pression par rapport aux conceptions conventionnelles. Type Y : un angle d'assise de 55° minimise la formation de turbulences dans les milieux corrosifs avec des vitesses supérieures à 25 m/s.
6. Système d'entraînement à charge nominale : le fonctionnement manuel utilise un filetage trapézoïdal à double extrémité avec un avantage mécanique de 20 : 1. La version automatique comprend un actionneur pneumatique certifié ATEX/IECEx et un moteur submersible IEC 60529 IP68 pour le positionnement à distance. Le dispositif d'arrêt d'urgence est conforme aux exigences de la norme CEI 61508 SIL 2.
Pétrole et gaz : pipelines, raffineries.
Chimie & Pharma : Contrôle des fluides corrosifs.
Centrales électriques : eau d’alimentation de chaudière, systèmes à vapeur.
Traitement de l'eau : Approvisionnement municipal, eaux usées.
1. Avancévannes à soupape actionné par des volants ou des poignées, peut être installé n'importe où sur le pipeline.
2. Les volants, poignées et mécanismes de micro-mouvement ne sont pas autorisés à des fins de levage.
3. Le sens d'écoulement du fluide doit être cohérent avec le sens de la flèche indiqué sur le corps de la vanne.
