Vanne à vanne standard en acier inoxydable GB

Précautions clés :

1. Inspection avant installation : confirmez la compatibilité du matériau de la vanne avec le fluide, la température et la pression. Inspectez la face d’extrémité durable du robinet-vanne en acier inoxydable standard GB pour détecter toute rayure. Assurez-vous que le matériau du joint répond aux exigences d'utilisation et confirmez que les boulons/écrous répondent aux exigences de résistance.
2. Alignement de l'installation : Ne forcez pas l'alignement. Un mauvais alignement peut entraîner une déformation du siège de soupape, des fuites ou des contraintes structurelles. Soutenez la tuyauterie indépendamment à proximité de la vanne. Serrez les boulons progressivement dans une séquence en forme d'étoile jusqu'à ce qu'un couple uniforme soit obtenu. Une fois que le système a fonctionné pendant 24 à 48 heures, resserrez les boulons.
3. Procédures de fonctionnement : Le robinet-vanne en acier inoxydable standard GB de haute qualité doit être complètement ouvert ou complètement fermé ; une ouverture partielle accélérera l'érosion du siège/de la plaque de vanne par le fluide à grande vitesse. Opérer uniquement à l'aide du volant ; n’utilisez jamais de clé/levier. La tige de valve doit être lubrifiée tous les trimestres.
4. Test et maintenance : Après l'installation, avant la mise en service du système, un test de pression statique doit être effectué sur le robinet-vanne en acier inoxydable standard GB à 1,5 fois la pression nominale PN. Pendant les tests, la vanne doit être isolée de l'équipement en aval.
5. Stockage et manipulation : Les vannes doivent être stockées à l’intérieur et protégées de l’humidité. Avant l'installation, les embouts doivent rester en position installée.

Caractéristiques

1. Le robinet-vanne en acier inoxydable standard GB est fabriqué en acier inoxydable austénitique, qui présente une excellente résistance à la corrosion causée par les milieux acides oxydants.
2. Lorsque le fluide s'écoule à travers le robinet-vanne en acier inoxydable standard GB, le sens d'écoulement reste inchangé, ce qui entraîne une faible résistance au fluide.
3. La direction du mouvement de la porte est perpendiculaire à la direction d'écoulement du fluide, ce qui entraîne un faible couple d'ouverture et de fermeture et un fonctionnement sans effort.
4. Le sens d'écoulement du fluide est illimité, sans perturber l'écoulement du fluide ni réduire la pression. Le fluide peut s'écouler des deux côtés du robinet-vanne, atteignant ainsi son objectif prévu. Il est particulièrement adapté aux conduites dans lesquelles le sens d'écoulement du fluide peut changer.
5. Le robinet-vanne en acier inoxydable standard GB est installé verticalement dans le corps du robinet, ce qui entraîne une longueur structurelle courte.
6.Le robinet-vanne en acier inoxydable standard GB a de bonnes performances d'étanchéité. L'usure de la surface d'étanchéité est minime lorsqu'elle est complètement ouverte.

Norme exécutive

Spécifications de conception : GB/T 12234
Longueur de la structure : GB/T 12221
Bride de raccordement : JB / T 79.1
Test et inspection : JB/T 9092
Pression - Température : GB/T 9131
Identification du produit : GB/T 12220

Paramètres de performances

Milieu approprié et température applicable

Le matériau de la pièce principale

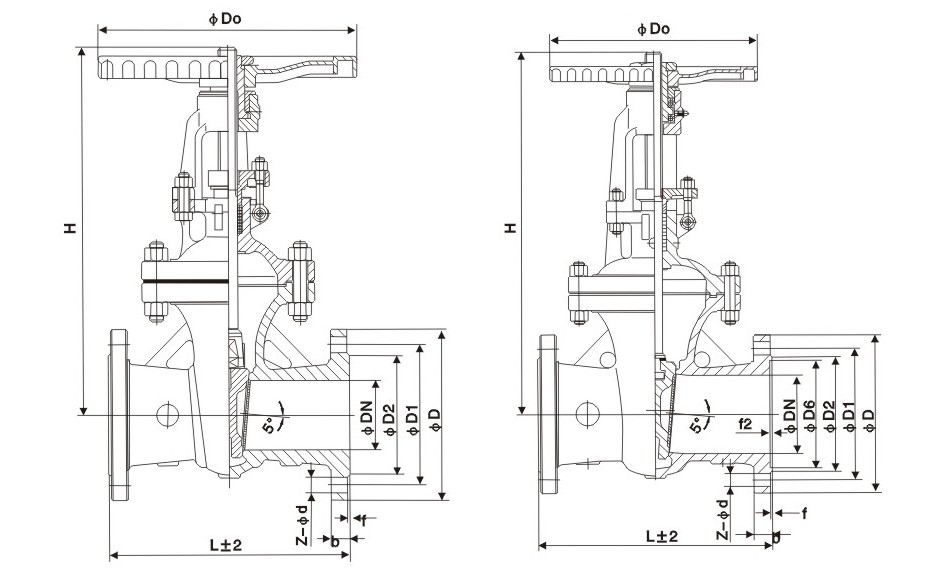

La forme principale et les dimensions de connexion

Image de la structure
