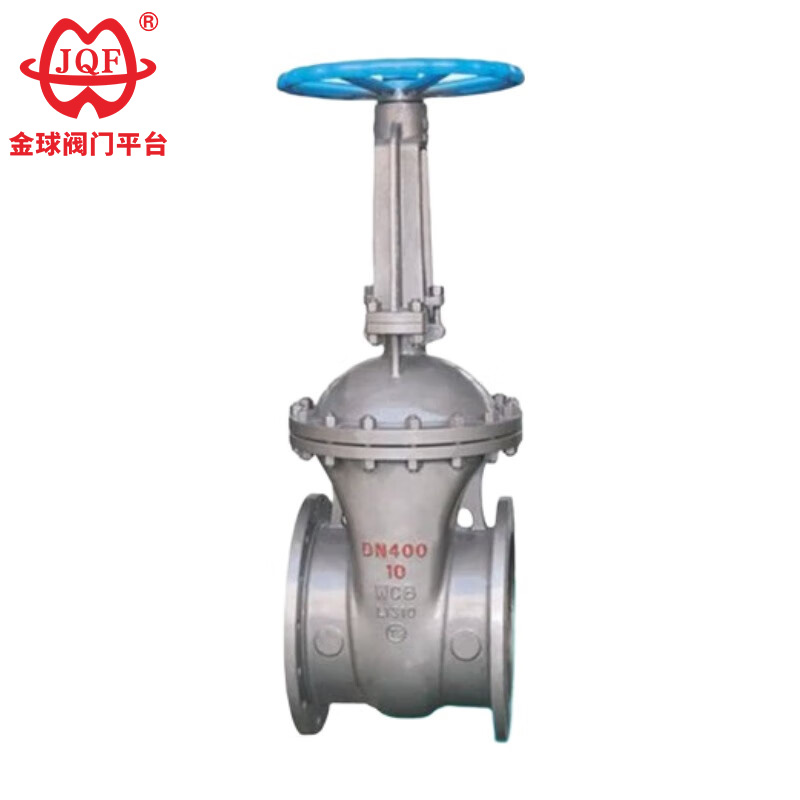

Les vannes à vanne en acier inoxydable API de haute qualité, conçues par JQF Valve, un fournisseur professionnel de vannes en Chine, sont coulées à l'aide du dernier procédé de moulage de précision au sol de silice, ce qui entraîne une durée de vie exceptionnellement longue des vannes. Le corps de la vanne est en acier au carbone (ou en acier inoxydable) et en acier allié, ce qui le rend facile à installer et à entretenir.
1. Faible résistance aux fluides : lorsqu'elle est complètement ouverte, la vanne à vanne en acier inoxydable API permet un écoulement direct du fluide, minimisant la résistance aux fluides et réduisant ainsi la perte de pression.
2. Surfaces d'étanchéité résistantes à l'usure : par rapport aux vannes à vanne, les surfaces d'étanchéité des vannes à vanne en acier inoxydable API personnalisées subissent moins de friction et d'érosion.
3. Ouverture et fermeture faciles : lors de l'ouverture et de la fermeture, le mouvement du portail est perpendiculaire à la direction du fluide, nécessitant moins de force motrice et nécessitant ainsi moins d'efforts pour fonctionner.
4. Structure simple et large applicabilité : les vannes à vanne en acier inoxydable API de haute qualité sont de structure simple, courtes en longueur et faciles à fabriquer, s'adaptant à différentes pressions, températures et diamètres, et adaptées à divers supports et conditions de fonctionnement.
5. Aucune turbulence : lorsqu'elle est complètement ouverte, la vanne à vanne en acier inoxydable API permet un débit moyen sans restriction, empêchant les turbulences et favorisant le fonctionnement du pipeline.
Conception et fabrication : API 600
Taille de bride : ANSI B16.5
Longueur de la structure : ANSI B16.10
Pression ~ Température : ANSI B16.34
Inspection et tests : API 598
| Pression nominale (Lb) | Test de résistance | Test d'étanchéité à l'eau | Test d'étanchéité au gaz | |||
| MPa | Lb/po2 | MPa | Lb/po2 | MPa | Lb/po2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Carrosserie, capot, portail | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Surface d'étanchéité | Cr13 ou carbure cémenté | Corps (W) ou carbure cémenté (Y) | ||||
| Tige et parties intérieures | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| remplisseur | Graphite souple | |||||
| Joint | Joint spiralé en acier inoxydable | |||||
| Médias adaptés | Eau, vapeur, huile, etc. | Acide nitrique et autres milieux corrosifs | Médias oxydants forts | Acide acétique et autres milieux corrosifs | ||
| bonne température | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| Diamètre nominal | Les principales dimensions et dimensions de raccordement | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
