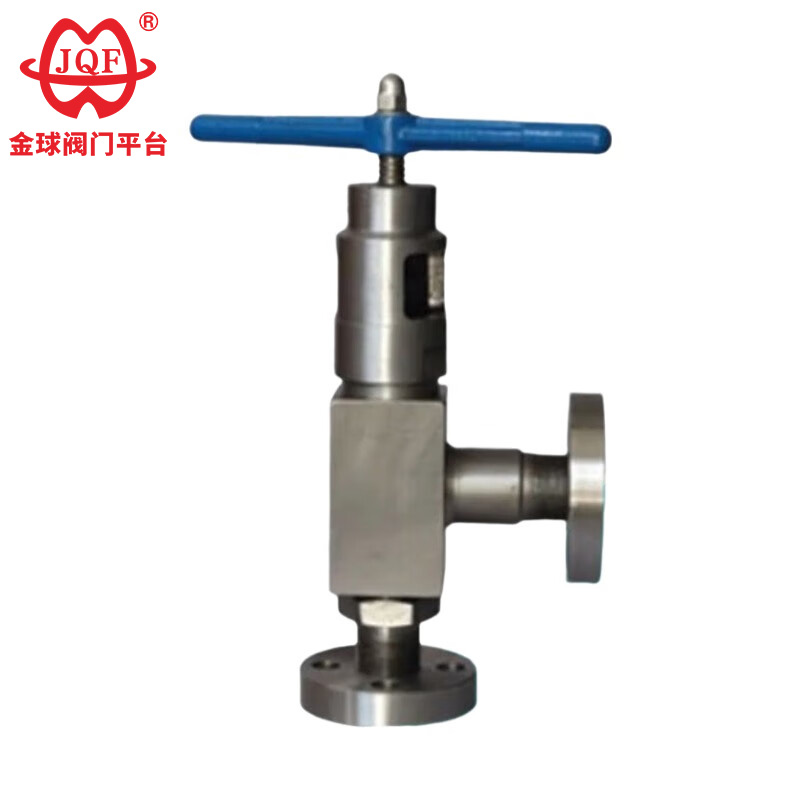

Vanne à soupape à angle haute pression

JQF Valve est une usine et un fabricant de vannes en Chine, engagé dans le service et le commerce de robinets à tournant sphérique en acier inoxydable et en acier au carbone, de vannes à vanne, de robinets à soupape, de clapets anti-retour, etc. Ce robinet à soupape à angle haute pression durable utilise une technologie de vanne mondiale de pointe et est parfaitement adapté pour une utilisation dans les systèmes de production d'ammoniac synthétique et les systèmes de réfrigération des usines d'engrais. Il est durable et facile à entretenir. Nous fournissons des solutions de vannes uniques et de haute qualité à nos clients du monde entier.

envoyer une demande

Description du produit

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

Pourquoi nous choisir ?

Large choix de modèles :
Nous proposons une large gamme de diamètres de vannes à soupape à angle haute pression de haute qualité, du DN15 au DN200, ainsi que différentes classes de pression telles que 1,6 MPa et 2,5 MPa (voir le tableau des spécifications ci-dessus) pour répondre à vos différentes exigences en matière de configuration de pipeline et de pression.
Assistance de service parfaite :
Consultation professionnelle : notre équipe technique peut vous fournir une aide à la sélection pour garantir que la vanne correspond parfaitement à votre système.
Assurance qualité : nous fournissons une période de garantie claire pour nos produits et prenons en charge les tests d'échantillons.
Logistique pratique : emballage solide, les composants clés ont un code couleur clair, pratique à compter et à installer sur place, nous pouvons également organiser un transport international efficace.

Normes de mise en œuvre

Suivez les règles	STANDARD
Conception et fabrication	GB 12233/GB 12235
Longueur de la structure	GB 12221/JB96 (série longue)
Longueur de la structure	GB78/JB79 (GB, HG, SH)
Essai de pression	GB/T13927
Signe	GB 12220
Disponibilité	GB/T12252

Vanne d'angle / papillon 1,6 MPa, taille de connexion principale

DN	L	D	D1	D2	f	b	z-φd	Faire	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Vanne d'angle / papillon, taille de connexion principale 2,5 MPa

DN	L	D	D1	D2	f	b	z-φd	Faire	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850

Balises actives: Vanne à soupape à angle haute pression, Chine, personnalisée, qualité, durable, avancée, fabricant, fournisseur, usine, en stock
