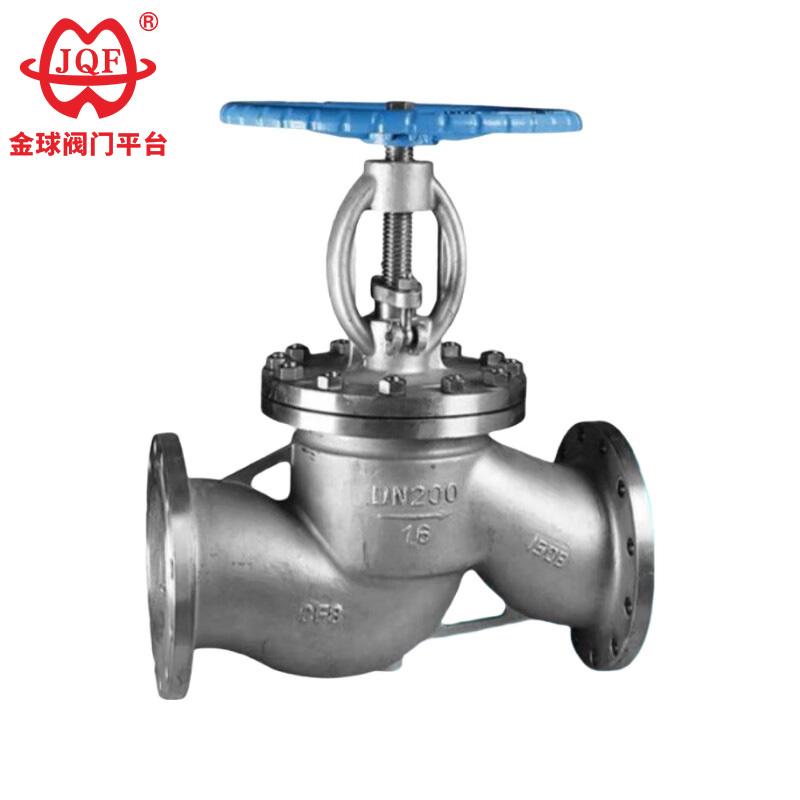

Robinet à soupape en acier inoxydable

Vanne à soupape en acier inoxydable durable J41H, J41Y, J41W produite par JQF Valve. Sa partie d'ouverture et de fermeture est un clapet de valve cylindrique, la surface d'étanchéité est plate ou conique et le clapet de valve se déplace linéairement le long de la ligne centrale du fluide. La vanne d'arrêt en acier inoxydable ne convient que pour une ouverture et une fermeture complètes. Il n’est généralement pas utilisé pour régler le débit. Il peut être ajusté et limité une fois personnalisé.

envoyer une demande

Description du produit

Foshan Jinqiu Valve Co., LTD. est un fabricant de robinets à soupape en acier inoxydable de haute qualité intégrant la conception, le développement, la fabrication, la vente et le service. Nos principaux produits comprennent diverses vannes de régulation, vannes électriques, vannes pneumatiques, électrovannes, vannes manuelles, actionneurs et accessoires de vannes.
Notre robinet à soupape en acier inoxydable est un robinet-vanne avec un corps moulé en acier inoxydable, des raccords à brides aux deux extrémités et une structure de robinet-vanne. Sa fonction principale est de réguler avec précision le débit ou d'arrêter de manière fiable le fluide dans les conduites.
En raison de son excellente résistance à la corrosion et de ses performances d'étanchéité fiables, elle est devenue l'une des vannes préférées pour les milieux corrosifs ou les applications de haute propreté dans les industries chimiques, pétrochimiques, alimentaires et pharmaceutiques.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Structure simple : La conception du robinet à soupape en acier inoxydable est simple, ce qui rend la fabrication et la maintenance pratiques et efficaces.
2. Réponse rapide : une course de travail courte permet une ouverture et une fermeture extrêmement rapides de la vanne.
3. Étanchéité durable : excellent effet d'étanchéité, résistance au frottement minimale et longue durée de vie.

Norme exécutive

Spécifications de conception : GB/T 12235
Longueur de la structure : GB/T 12221
Raccordement à bride : JB / T 79
Test et inspection : JB/T 9002
Identification du produit : GB/T 12220
Spécifications de livraison : JB / T 7928

Paramètres de performances

modèle		J41H-16C ~ 160C	J41Y-16C ~ 160C	J41W-16P ~ 160P
Pression de travail (MPa)		1,6 ～ 16,0
température appropriée (℃)		≤425		≤150
Médias adaptés		Eau, vapeur, huile		Milieu corrosif faible
matériel	Carrosserie, capot	Acier au carbone		Acier inoxydable chrome-nickel-titane
	Tige de valve	Acier inoxydable chromé		Acier inoxydable chrome-nickel-titane
	Surface d'étanchéité	Surfaçage des alliages à base de fer	Alliage de rechargement	Matériau du corps
	remplisseur	Graphite d'amiante, graphite flexible, PTFE

La forme principale et la taille de la connexion

Diamètre nominal	Les principales dimensions et dimensions de raccordement
Diamètre nominal	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

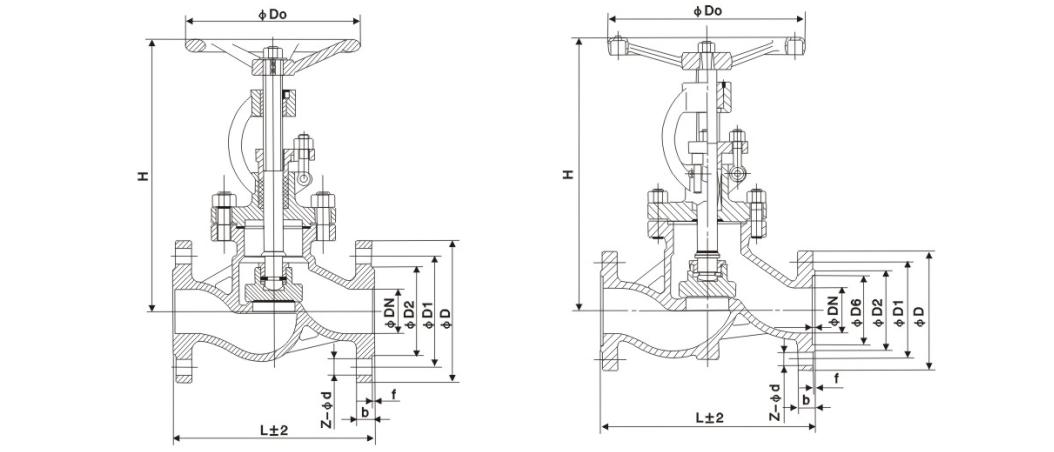

Image de la structure
