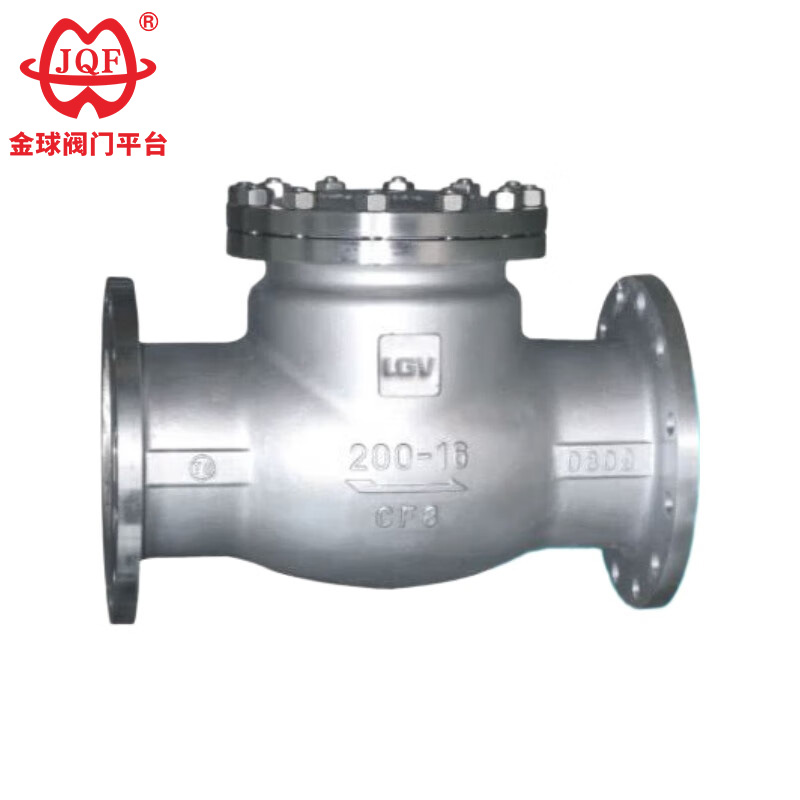

Jinqiu Valve, un fabricant professionnel de clapets anti-retour en acier inoxydable en Chine, qui fabrique des clapets anti-retour en acier inoxydable dont les culbuteurs utilisent une structure de connexion sphérique à la jonction du culbuteur et du disque de valve. Cela permet au disque de vanne d'avoir un certain degré de liberté dans une plage de 360 degrés et fournit une compensation de micro-position appropriée.
Ces vannes sont largement utilisées dans les industries chimiques, métallurgiques et pharmaceutiques. Les clapets anti-retour en acier inoxydable de type H44W et H44Y sont utilisés dans les systèmes de tuyauterie, principalement pour empêcher le reflux du fluide, empêcher la pompe et son moteur d'entraînement de s'inverser et empêcher les fuites du fluide dans les conteneurs. Les clapets anti-retour peuvent également être utilisés dans les canalisations où la pression peut être supérieure à celle du système principal ou auxiliaire.
1. Faible chute de pression : la conception à passage intégral du clapet anti-retour en acier inoxydable garantit une résistance minimale à l'écoulement lorsqu'il est ouvert, économisant ainsi de l'énergie dans le système.
2. Fonctionnement entièrement automatique : le clapet anti-retour en acier inoxydable ne nécessite aucune alimentation externe ni intervention manuelle ; il fonctionne uniquement sur la base du débit et de la pression de la conduite.
3. Étanchéité fiable : il offre un siège métal sur métal ou résilient (souple) pour empêcher le reflux.
4. Conception robuste et simple : le clapet anti-retour en acier inoxydable comporte peu de pièces mobiles, une grande fiabilité et nécessite un entretien minimal.
| modèle | H44W-16P~250 | |
| Pression de travail (MPa) | 1,6 ~ 25 | |
| température appropriée (℃) | ≤550 | |
| Médias adaptés | Milieu corrosif faible | |
| matériel | Carrosserie, capot, disque | Acier inoxydable chrome-nickel-titane |
| Surface d'étanchéité | Corps scellé | |
| Nom de la pièce | Nom du matériau | |||
| Corps | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| capuchon | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plaque de soupape | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Surface d'étanchéité | Carrosserie / STL | Carrosserie / STL | Carrosserie / STL | Carrosserie / STL |
| Arbre de vanne | A182 F304 | A182 F316 | A182F304L | A182F316L |
| Joint | Graphite souple | Graphite souple | Graphite souple | Graphite souple |
| boulon | A193B8 | A193 B8M | A193B8 | A193 B8M |
| Noix | A194 8 | A194 8M | A194 8 | A194 8M |
| Température de fonctionnement | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Médias adaptés | Faiblement corrosif | Faiblement corrosif | Faiblement corrosif | Faiblement corrosif |
| Diamètre nominalDN | Les principales dimensions et dimensions de raccordement | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
