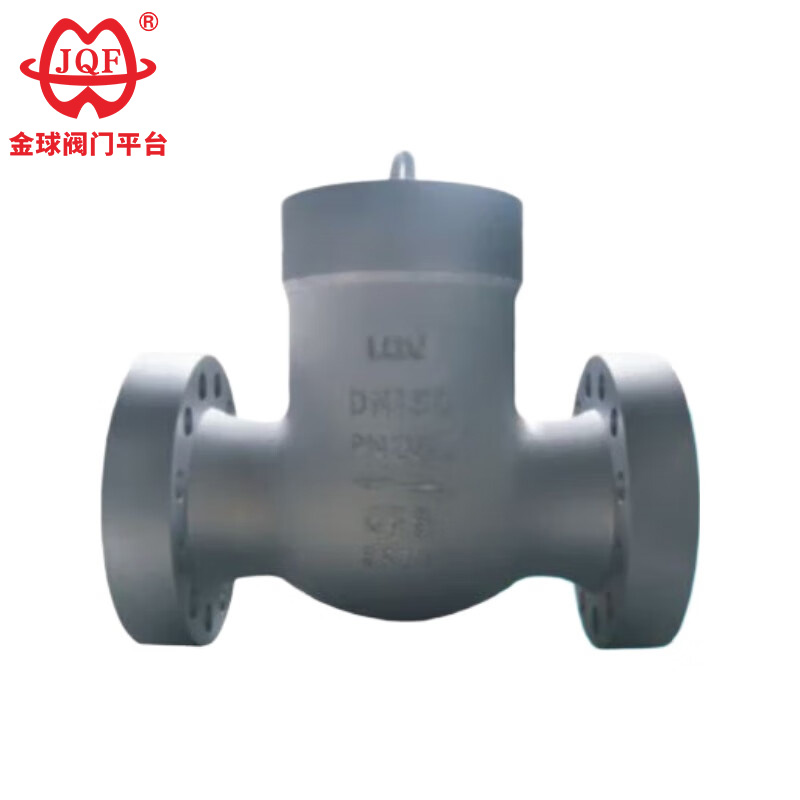

Clapet anti-retour pneumatique pour extracteur

Jinqiu Valve fabrique et vend principalement des vannes à bille, des vannes papillon, des vannes, des clapets anti-retour, des brides et d'autres produits. Nos clapets anti-retour pneumatiques pour extracteur de haute qualité et personnalisés sont produits selon les normes GB, ANSI, JIS et DIN, et leurs principaux avantages résident dans leur étanchéité fiable et leur suppression efficace des coups de bélier. Nos produits offrent un bon avantage en termes de prix et couvrent la plupart des régions de la Chine, ainsi que les marchés d'Europe, d'Asie du Sud-Est et du Moyen-Orient. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Les connexions à plusieurs extrémités, les méthodes de connexion magnétoscope/raccord à compression/femelle/mâle sont facultatives.
2. Conception entièrement soudée, pas de filetage interne.
3. La bague d'étanchéité FKM assure la possibilité d'une commutation étanche.
4. Un débit direct peut être généré lorsque la pression en amont est inférieure à 0,14 bar (2 PSIG).
5. Il peut être fermé lorsque la contre-pression est inférieure à 0,4 bar (2 PSIG).
6. La rugosité moyenne standard de la surface interne est Ra20 uin. (0,5um), électropolissage jusqu'à une rugosité de Ra10 uin. (0,25 um) est facultatif.

Note

Le clapet anti-retour pneumatique de l'extracteur est conçu uniquement pour contrôler le sens du débit et ne doit jamais être utilisé comme dispositif de déverrouillage de sécurité.
Lorsque le clapet anti-retour pneumatique de l'extracteur n'a pas été ouvert pendant un certain temps, sa pression d'ouverture initiale peut être supérieure à la pression d'ouverture réglée.
Clapet anti-retour de soudage bout à bout haute température de type H64Y 1500 (Lb) ~ 2500 (Lb) pour classe 1500 ~ 2500Lb, température de fonctionnement -29 ~ 570 ℃ centrales pétrolières, chimiques, thermiques et autres conditions du pipeline.

Forme principale et dimensions de connexion H64Y-1500Lb

Diamètre nominal PNS(po)	Dimensions et dimensions de raccordement			poids
Diamètre nominal PNS(po)	d	L	H	poids
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

Forme principale et dimensions de connexion H64Y-2500Lb

Diamètre nominalPNS(po)	Dimensions et dimensions de raccordement			poids
Diamètre nominalPNS(po)	d	L	H	poids
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

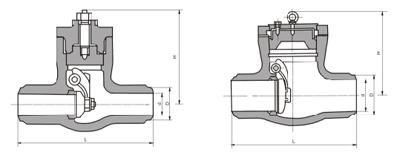

Image de la structure
