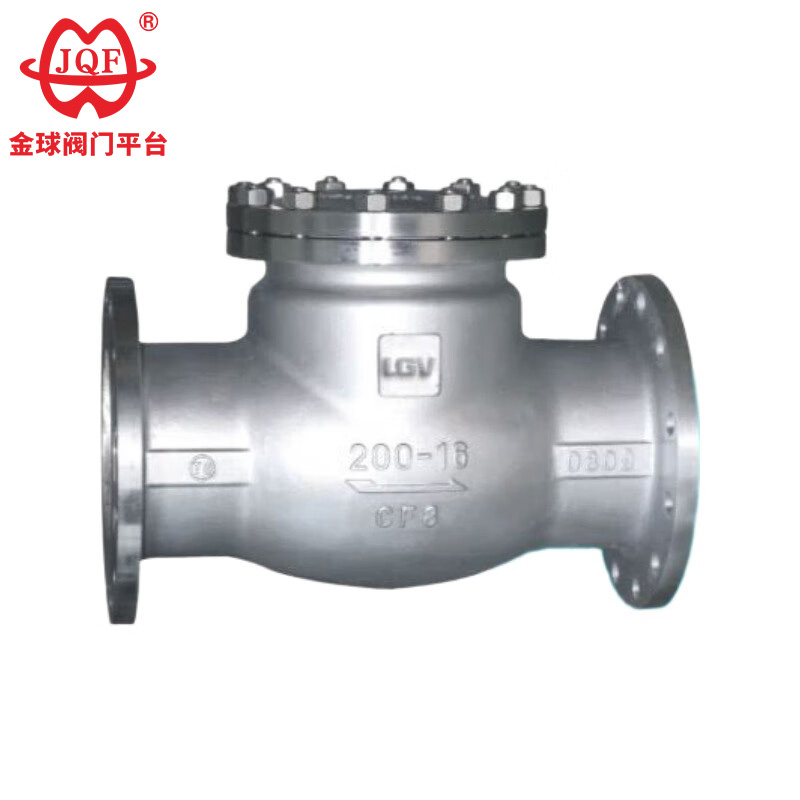

Le clapet anti-retour en acier moulé durable de l'usine Jinqiu Valve est symétrique des deux côtés, permettant un flux de fluide bidirectionnel. L'installation est simple, éliminant le besoin de prendre en compte la direction du pipeline, et le fonctionnement est flexible et pratique. Notre usine adhère avant tout aux principes d’intégrité et de qualité. Nous accueillons chaleureusement vos demandes et espérons établir une relation de coopération à long terme avec vous. Nous possédons des avantages dans la fabrication, tandis que vous avez des avantages dans les ventes. Nous pensons que grâce à la coopération, nous pouvons parvenir à une situation gagnant-gagnant et nous espérons grandir ensemble !
1. Faible résistance aux fluides : le milieu interne du clapet anti-retour en acier moulé s'écoule en ligne droite avec une résistance minimale, facilitant le transport fluide des fluides, l'efficacité énergétique et la praticité.
2. Facile à ouvrir et à fermer : la porte du clapet anti-retour en acier moulé se déplace verticalement avec le fluide, nécessitant une force minimale pour s'ouvrir et se fermer, simplifiant le fonctionnement et économisant les coûts de main-d'œuvre.
3. Sens d'écoulement du fluide sans restriction : Le clapet anti-retour en acier moulé est symétrique des deux côtés, permettant un débit de fluide bidirectionnel. L'installation ne nécessite pas de prise en compte de la direction d'écoulement du pipeline, ce qui rend l'opération flexible et pratique.
4. Excellentes performances d’étanchéité : l’usure est minime lorsqu’elle est complètement ouverte ; une fois fermé, la pression peut forcer un joint, empêchant efficacement les fuites de fluide.
| modèle | H44H-16C~2=-0 | H44W-16P~250 | |
| Pression de travail (MPa) | 1,6 ~ 25 | ||
| température appropriée (℃) | ≤425 | ≤550 | |
| Médias adaptés | Eau, vapeur, huile | Milieu corrosif faible | |
| matériel | Carrosserie, capot, disque | Acier au carbone | Acier inoxydable chrome-nickel-titane |
| Surface d'étanchéité | Alliages à base de fer pour le surfaçage des aciers au carbone | Corps scellé | |

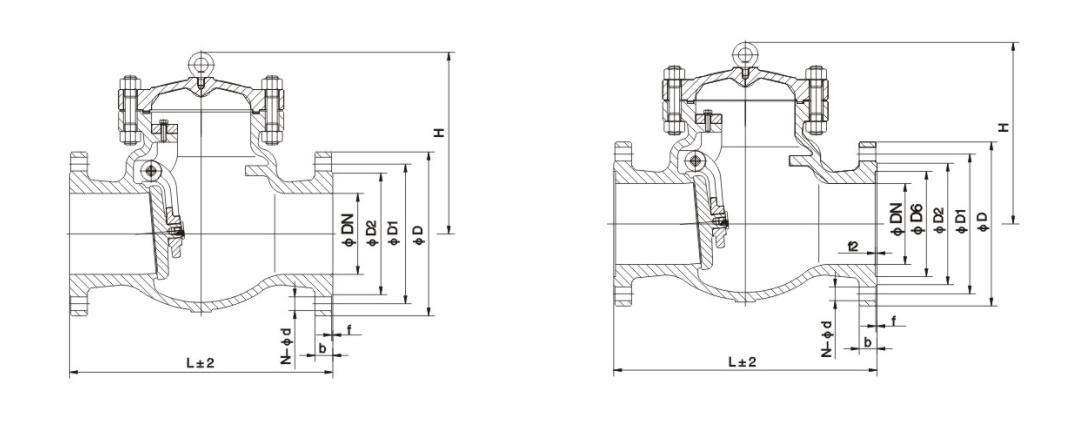

| Diamètre nominalDN | Les principales dimensions et dimensions de raccordement | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
