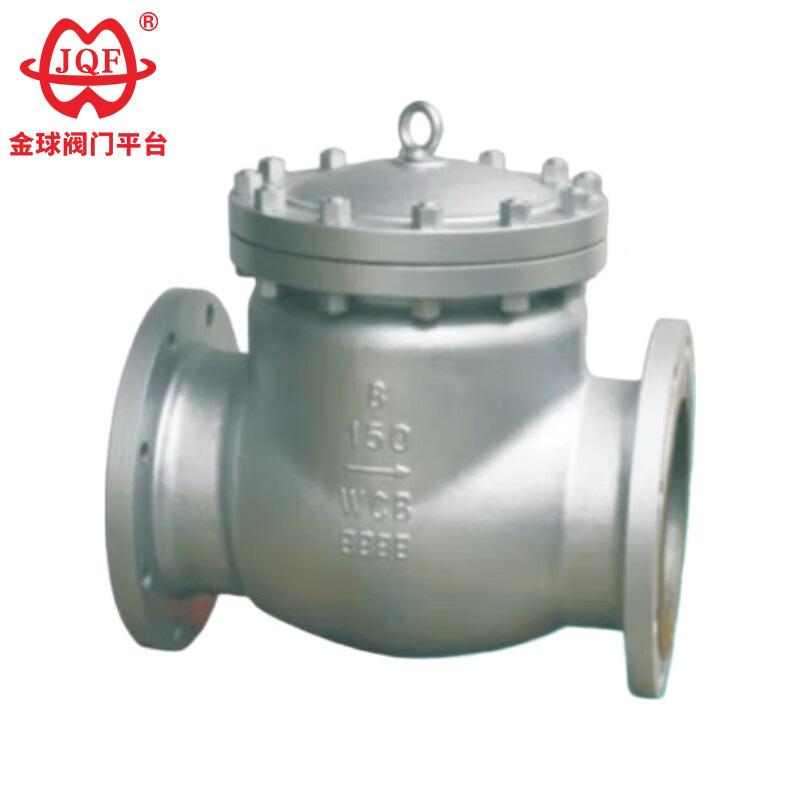

Jinqiu Valve, fabricant professionnel de clapets anti-retour en Chine, nos clapets anti-retour API sont conçus et fabriqués entièrement selon les normes américaines. Ces vannes présentent une structure esthétique et une technologie avancée. Les clapets anti-retour API ouvrent et ferment automatiquement le disque de la vanne en fonction du débit du fluide lui-même pour éviter le reflux. Ils sont également appelés clapets anti-retour, clapets anti-retour ou clapets anti-retour. Leurs fonctions principales sont d'empêcher le reflux du fluide, d'empêcher l'inversion de la pompe et du moteur d'entraînement et d'empêcher les fuites du fluide à l'intérieur du conteneur.
1. Faible résistance au débit : lorsque le clapet anti-retour API est complètement ouvert, le chemin d'écoulement est presque dégagé, ce qui entraîne une faible chute de pression.
2. Fermeture rapide et prévention du reflux : L'action du levier du disque de valve permet une réponse et une fermeture rapides même au début du reflux.
3. Large applicabilité : convient à une large gamme de diamètres de tuyaux, du DN50 au DN1200 et plus.
| Numéro de série | nom du projet | paramètre | |||||
| 1 | Pression nominalePN（MPa) | 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Pression d'essai de résistance de la coque | Pression nominale à température ambiante 1,5 fois | |||||
| 3 | Pression d'essai du joint haute pression | Pression nominale à température ambiante 1,1 fois | |||||
| 4 | Pression de service à température ambiante | Appuyez sur la pression et la température nominales ASME B16.34. | |||||
| normes de conception | Longueur de la structure | Taille de connexion à bride | Essais et inspections | Référence de pression et de température |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nom de la pièce | Nom du matériau | |||||
| Corps | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| capuchon | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plaque de soupape | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Surface d'étanchéité | 13Cr/STL | STL | Carrosserie / STL | Carrosserie / STL | Carrosserie / STL | Carrosserie / STL |
| Arbre de vanne | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182F304L | A182F316L |
| Joint | Graphite souple | Graphite souple | Graphite souple | Graphite souple | Graphite souple | Graphite souple |
| boulon | A193B7 | A193 B16 | A193B8 | A193 B8M | A193B8 | A193 B8M |
| Noix | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Température de fonctionnement | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Médias adaptés | vapeur | vapeur | Faiblement corrosif | Faiblement corrosif | Faiblement corrosif | Faiblement corrosif |

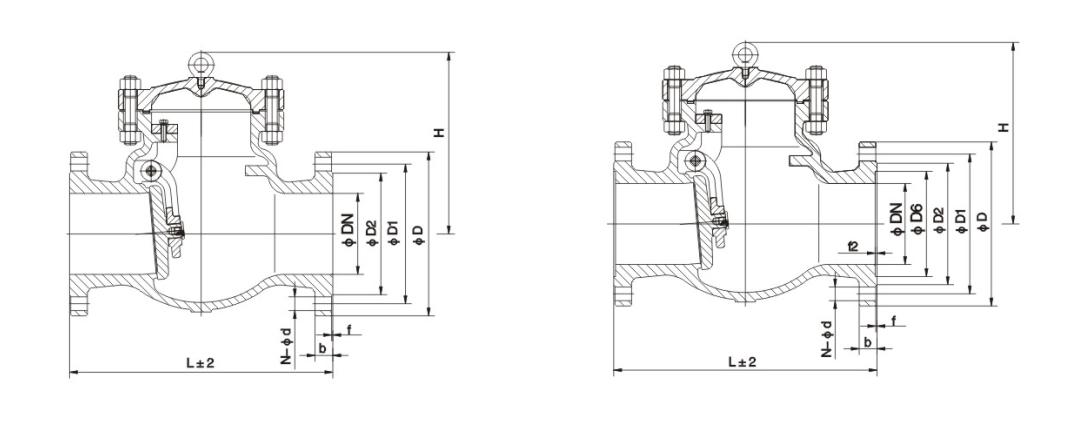

| Diamètre nominal | taille | ||||||||
| m | dans | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
