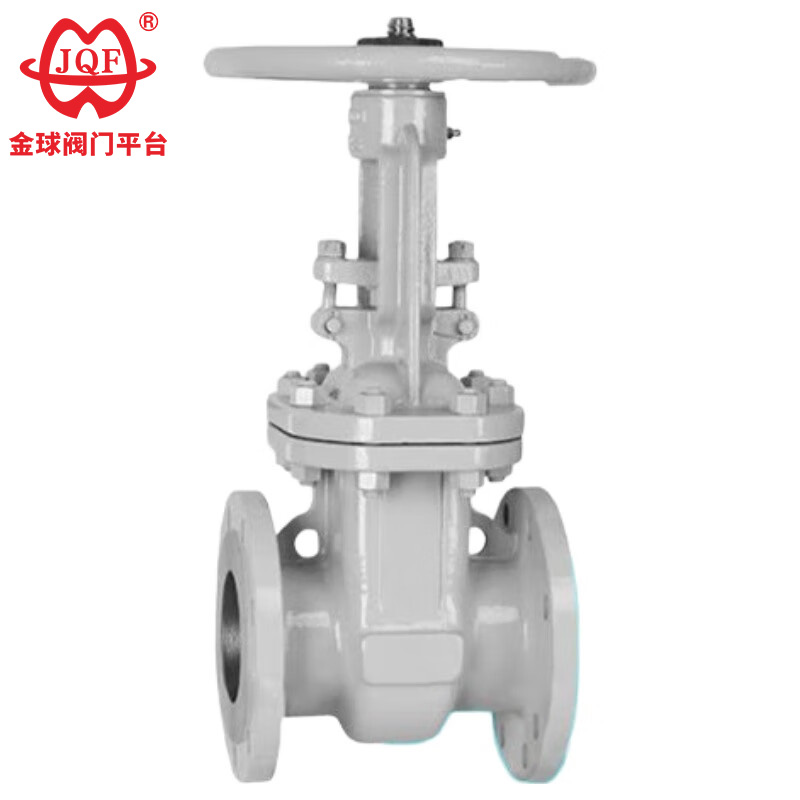

Vanne à vanne standard russe

JQF Valve est un fabricant de vannes à grande échelle en Chine, qui intègre la recherche scientifique, le développement, la conception, la production, la vente et le service. Ce robinet-vanne standard russe de haute qualité en stock, à tige non montante, est fabriqué en fonte ductile et équipé d'une bague d'étanchéité en caoutchouc résiliente pour garantir une étanchéité et une durabilité fiables. Sa structure compacte offre une rigidité et une fiabilité élevées, tandis que la conception résiliente du portail empêche toute déformation sous des charges ou des températures anormales. La vanne est équipée de roulements pour une utilisation facile dans des tailles plus grandes et prend en charge des matériaux et des options de siège personnalisés pour répondre à diverses conditions de fonctionnement.

envoyer une demande

Description du produit

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Architecture de dynamique des fluides optimisée en termes d'espace : La conception structurellement optimisée du châssis confère au corps de la vanne une rigidité exceptionnelle et une géométrie d'écoulement dégagée, minimisant ainsi les chutes de pression.
2. Surface d'étanchéité composite avancée : Le robinet-vanne standard russe utilise une technologie métallurgique exclusive pour combiner des alliages résistants à la corrosion avec une matrice en carbure de tungstène, atteignant une durée de vie exceptionnellement longue dépassant de loin les normes de l'industrie.
3. Système d'exploitation de tige sans friction : les bagues d'étanchéité en graphite anisotrope assurent un joint de tige sans fuite tout en fournissant un actionnement clair et à faible couple pour un fonctionnement facile et sans effort.
4. Intégration de l'actionnement multimode : la vanne à vanne standard russe offre une compatibilité d'actionnement complète, y compris les volants manuels, les actionneurs pneumatiques, les moteurs électriques et les réducteurs à engrenages planétaires, permettant un déploiement universel.
5. Plate-forme de topologie de disque de vanne configurable : trois configurations d'étanchéité différentes : porte unique flexible adaptative à la pression, porte unique rigide à haute charge et double porte parallèle bidirectionnelle.

Normes de mise en œuvre

Spécifications de conception : GB/T 12234
Longueur de la structure : GB/T 12221
Bride de raccordement : r0CT12815-08-I
Test et inspection : JB/T 9092
Pression - Température : GB/T 9131
Identification du produit : GB/T 12220

Paramètres de performances

Pression nominalePN（MPa)	cas	pression d'essai (MPa)		Scellé
Pression nominalePN（MPa)	cas	Scellé (liquide)	Joint (gaz)	Scellé
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Milieu approprié et température applicable

Matériau de la coque	Médias adaptés	Température applicable (℃)
Acier au carbone (type C)	Eau, vapeur, huile	≤425
Acier chrome-nickel-titane (type P)	Acides nitriques	≤200
Acier chrome-nickel-molybdène-titane (type R)	Acide acétique	≤200
Acier au chrome-molybdène (type I)	Eau, vapeur, huile	≤550

Le matériau de la pièce principale

Carrosserie, capot	Plaque de soupape, siège	Tige de valve	Écrou de tige	remplisseur	Volant
Acier au carbone	Acier au carbone de haute qualité + carbure ou acier inoxydable	Acier inoxydable chromé	Bronze d'aluminium	Emballage en amiante graphite	Fonte malléable
Acier chrome-nickel-titane	Acier inoxydable, acier inoxydable + carbure cémenté	Acier inoxydable chrome-nickel-titane	Bronze d'aluminium	Téflon	Fonte malléable
Acier au chrome-nickel-molybdène-titane	Acier inoxydable, acier inoxydable + carbure cémenté	Acier inoxydable chrome-nickel-titane	Bronze d'aluminium	Téflon	Fonte malléable
Acier au chrome-molybdène	Acier allié + Carbure	Acier au chrome-molybdène	Bronze d'aluminium	Amiante souple	Fonte malléable

La forme principale et les dimensions de connexion

Diamètre nominal	Les principales dimensions et dimensions de raccordement
Diamètre nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

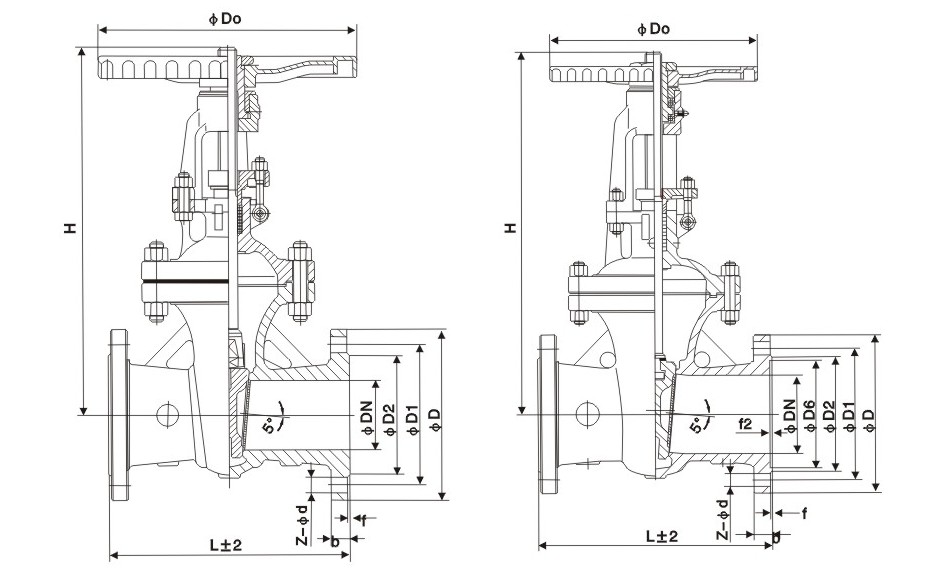

Image de la structure

Balises actives: Vanne à vanne standard russe, Chine, personnalisée, qualité, durable, avancée, fabricant, fournisseur, usine, en stock
