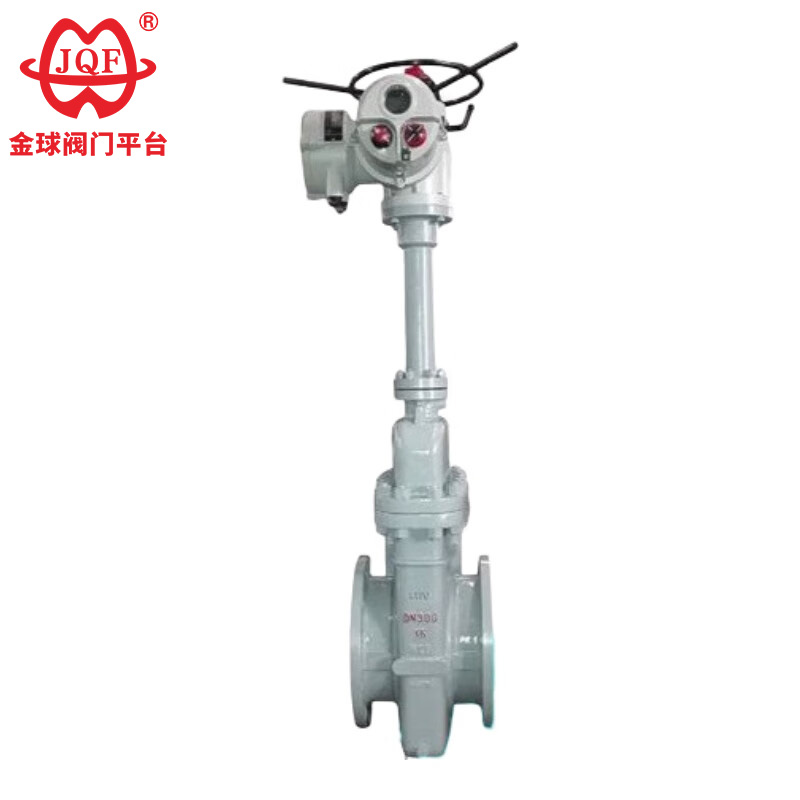

Vanne à vanne plate électrique

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Classification par méthode d'actionnement : vanne à vanne parallèle manuelle, vanne à vanne parallèle pneumatique, vanne à vanne parallèle électrique
2. Classification par scénarios d'application : vanne à vanne parallèle de type orifice, vanne à vanne parallèle sans orifice, vanne à vanne parallèle spécifique aux champs pétrolifères, vanne à vanne parallèle pour le transport par pipeline, vanne à vanne parallèle pour système de gaz

Caractéristiques structurelles

1. Joint bidirectionnel flottant
Le siège flottant du robinet-vanne plat électrique permet une ouverture et une fermeture bidirectionnelles, garantissant une étanchéité fiable et un fonctionnement flexible.
2. Matériau de guidage dur résistant à la corrosion
Le portail est équipé de bandes de guidage pour un positionnement précis et la surface d'étanchéité est recouverte d'une couche anticorrosion en carbure de tungstène.
3. Conception à résistance à débit nul
Le corps de vanne de la vanne à vanne plate électrique a une résistance à haute pression ; lorsqu'il est complètement ouvert, le chemin d'écoulement direct se rapproche de celui d'un tuyau de même diamètre (résistance à l'écoulement ≤0,03).
La tige de valve utilise un joint à plusieurs étages avec une garniture composite, réduisant le coefficient de frottement de 40 %.
4. Mécanisme de scellage à deux étages
Lors de la fermeture dans le sens des aiguilles d'une montre :
La pression moyenne pousse le siège de la soupape d'admission pour former un joint primaire.
La vanne appuie contre le siège de la vanne de sortie pour former un double joint.
5. Maintenance en ligne révolutionnaire
La structure à double joint permet le remplacement des pièces d'usure sans interrompre la production ; cette technologie est leader parmi les produits similaires tant au niveau national qu'international.
6. Commande d'ouverture et de fermeture progressive
Lors de l'ouverture dans le sens inverse des aiguilles d'une montre, le portail monte et le trou de guidage chevauche progressivement le canal, atteignant une ouverture complète à 100 % en position extrême.

Normes de conception

Paramètres de performances

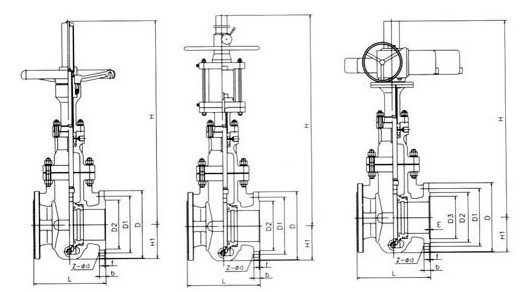

La forme principale et les dimensions de connexion

Image de la structure
