Vanne à vanne plate

La vanne à vanne plate de haute qualité d'usine JQF Valve est une sorte de volet coulissant à pièce coulissante pour le parallèle. L'élément de fermeture peut être une porte simple ou une porte double avec un mécanisme de distraction entre les deux. La force de pression de l'obturateur sur le siège de vanne est contrôlée par la pression moyenne agissant sur l'obturateur flottant ou sur le siège de vanne flottant. S'il s'agit d'un robinet-vanne à double vanne, les deux vannes situées entre le mécanisme de distraction peuvent compléter cette pression.
JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Conception à passage intégral pour une résistance minimale à l'écoulement
2. Nettoyage des pipelines assisté par brosse,
3. Siège flottant pour une étanchéité bidirectionnelle
4. Faible couple d'ouverture et de fermeture
5. Opération facile et mécanismes de décompression et d'injection de graisse pour assurer une sécurité élevée
6. Performances sans fuite.

Utilisation du produit

JQF Valve fabrique des vannes à vanne plate, un type de vanne coulissante. L'élément de fermeture peut être un portail simple ou un portail double avec un mécanisme d'expansion entre les deux. La pression de l'obturateur contre le siège de vanne est contrôlée par la pression du fluide agissant sur l'obturateur flottant ou le siège de vanne flottant. Dans le cas d'une vanne à double vanne, le mécanisme de détente entre les deux vannes complète cette pression.

Catégories de produits

1. Classification par méthode d'actionnement : vanne à vanne parallèle manuelle, vanne à vanne parallèle pneumatique, vanne à vanne parallèle électrique
2. Classification par scénarios d'application : vanne à vanne parallèle de type orifice, vanne à vanne parallèle sans orifice, vanne à vanne parallèle spécifique aux champs pétrolifères, vanne à vanne parallèle pour le transport par pipeline, vanne à vanne parallèle pour système de gaz

Caractéristiques structurelles

1. Étanchéité bidirectionnelle flottante
Le siège de vanne plat personnalisé permet une ouverture et une fermeture bidirectionnelles, garantissant une étanchéité fiable et un fonctionnement flexible.
2. Matériau de guidage dur résistant à la corrosion
Le portail est équipé de bandes de guidage pour un positionnement précis et la surface d'étanchéité est pulvérisée d'une couche anti-érosion en carbure de tungstène.
3. Conception à résistance à débit nul
Résistance à haute pression du corps de vanne plate ; lorsqu'il est complètement ouvert, le canal d'écoulement direct se rapproche d'un tuyau de diamètre égal (résistance à l'écoulement ≤ 0,03).
L'étanchéité à plusieurs étages avec garniture composite sur la tige de vanne réduit le coefficient de frottement de 40 %.
4. Mécanisme de scellage à deux étages
Lors de la fermeture dans le sens des aiguilles d'une montre :
La pression moyenne pousse le siège de la soupape d'admission pour former un joint primaire.
La vanne appuie contre le siège de la vanne de sortie pour former un double joint.
5. Maintenance en ligne révolutionnaire
La structure à double joint permet le remplacement des pièces vulnérables sans interruption de la production ; cette technologie mène des produits similaires tant au niveau national qu'international.
6. Contrôle progressif d’ouverture et de fermeture
Lors de l'ouverture dans le sens inverse des aiguilles d'une montre, le portail monte et le trou de guidage chevauche progressivement le canal, atteignant une ouverture complète à 100 % en position limite.

Normes de conception

Conception et fabrication de standards : JB/T 5298
Norme de longueur de structure : JB/T 5298
Norme de bride de connexion : GB/T 9113
Niveau de température de pression : GB/T 12224-2005
Normes de test : GB/T 13927-2008, JB/T 5298.

Paramètres de performances

Nom de la pièce Pièces et matériaux
JB/T77298 API6D
Vanne/chapeau WCB WCB A352-LCB A351-CF8N
grille 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP
Tige de valve 2Cr13 2Cr13 A182-F6a A182-F316S
Siège 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
remplisseur NBR/FPM Graphite souple Téflon
Joint 18-8 / Graphite Souple
boulon 35 35CrMo A193-B7M A193-B8
bonne température -29 ~ 250 ℃ -29 ~ 550 ℃ -46 ~ 250 ℃ -40 ~ 200 ℃
Médias adaptés Eau, huile Vapeur, huile Propane, éthylène Acides nitriques

La forme principale et les dimensions de connexion

Diamètre nominal Les principales dimensions et dimensions de raccordement
L D D1 D2 Z-Φd H D0
Z43PF-16C
100 150 215 180 155 8-Φ18 700 300
125 150 245 210 185 8-Φ18 798 350
150 150 280 240 210 8-Φ23 895 350
200 180 335 295 265 12-Φ23 1130 350
250 180 405 355 320 12-Φ25 1290 400
300 200 460 410 375 12-Φ25 1480 450
350 200 520 470 435 16-Φ25 1660 450
400 218 580 525 485 16-Φ30 1850 500
450 218 640 585 545 20-30 2080 500
500 229 705 650 608 20-34 2300 600
600 248 840 770 718 20-41 2680 800
700 286 910 840 788 24-41 3080 800
800 286 1020 950 898 24-41 3491 1000
Z43PF-25
100 150 230 190 160 8-Φ23 700 300
125 150 270 220 188 8-Φ25 798 350
150 150 300 250 218 8-Φ25 895 350
200 180 360 310 278 12-Φ25 1130 350
250 180 425 370 332 12-Φ30 1290 400
300 200 485 430 390 16-Φ30 1480 450
350 200 550 490 448 16-Φ34 1660 450
400 218 610 550 505 16-Φ34 1850 500
450 218 660 600 555 20-Φ34 2080 500
500 229 730 660 610 20-Φ41 2300 600
600 248 840 770 718 20-Φ41 2680 800
700 286 955 875 815 24-Φ48 3080 800
800 286 1070 990 930 24-Φ48 3491 1000

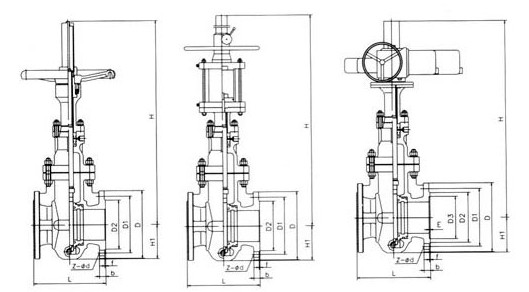

Image de la structure
