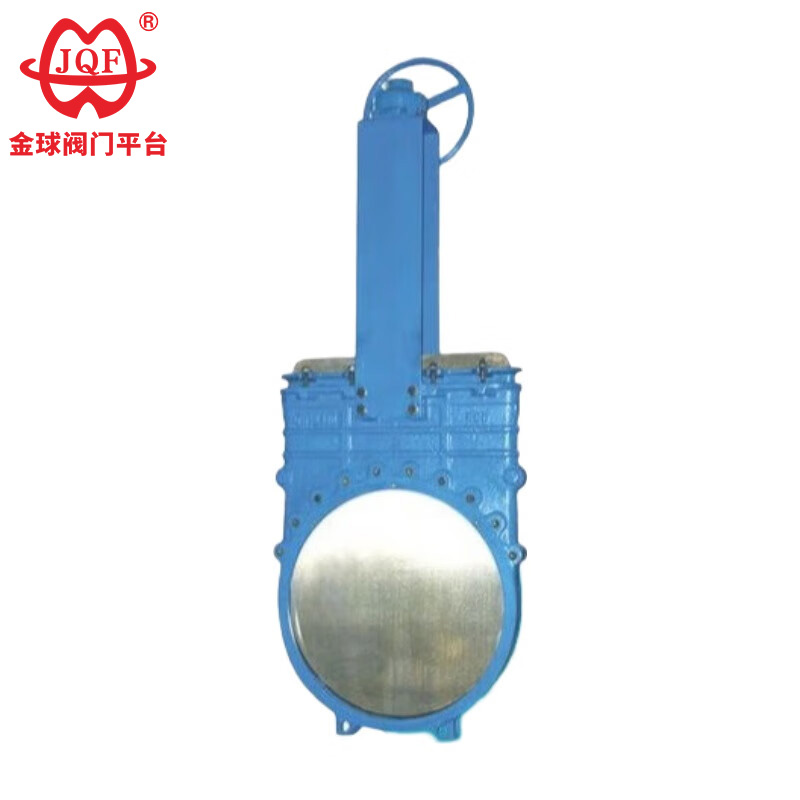

1. Contrôle intelligent multimode : la vanne à guillotine comporte à la fois des modes de contrôle local et à distance et peut être étendue pour inclure une indication de localisation à distance et un système de contrôle de cluster central si nécessaire.
2. Conception légère et innovante : le corps de la vanne est en acier au carbone, ce qui réduit le poids d'environ 20 à 30 % par rapport aux vannes à vanne traditionnelles, réduisant considérablement la charge de travail d'installation et de maintenance.
3. Efficacité optimisée du système : améliore efficacement l'étanchéité d'ouverture et de fermeture et la fiabilité de l'étanchéité des systèmes de pipelines, maximisant la suppression des risques de fuite et contribuant au développement coordonné de l'efficacité énergétique de la production et de la protection de l'environnement.
4. Percée dans la technologie d'étanchéité en céramique : la surface d'étanchéité de la vanne à guillotine utilise des matériaux céramiques hautement résistants à l'usure et à la corrosion, combinés à un processus d'intégration, possédant une résistance à la corrosion supérieure et une excellente résistance à l'usure, prolongeant considérablement la durée de vie de la vanne. Sa rentabilité globale est plus de 10 fois supérieure à celle des vannes ordinaires.
1. Faible résistance aux fluides. Le coefficient de résistance des vannes à guillotine est égal à celui d’un tronçon de tuyau de même longueur.
2. Cette valve a une structure simple, de petite taille et légère.
3. Étanchéité étanche et fiable. Actuellement, le plastique est largement utilisé comme matériau de surface d'étanchéité pour les robinets à tournant sphérique, offrant de bonnes performances d'étanchéité et une application répandue dans les systèmes à vide.
4. Les vannes à guillotine sont faciles à utiliser et s'ouvrent/se ferment rapidement. Ils ne nécessitent qu'une rotation de 90° de complètement ouvert à complètement fermé, facilitant le contrôle à distance.
5. Longue durée de vie : une sélection raisonnable des matériaux et une conception structurelle garantissent un fonctionnement stable pendant des décennies dans des conditions aquatiques.
6. Rentabilité élevée : technologie mature, production à grande échelle et faibles coûts d’approvisionnement et de maintenance.
1. Interdiction de suspension et prévention des collisions : Les opérations de levage à l'aide de volants, de poignées et de mécanismes de transmission sont strictement interdites. Évitez tout impact extérieur.
2. Spécifications d'installation verticale : Les vannes à double vanne doivent être installées verticalement (tige de vanne verticale, volant en haut).
3. Séquence de fonctionnement de la vanne de dérivation : lors de l'ouverture d'une vanne à vanne avec une vanne de dérivation, le dispositif de dérivation doit être activé en premier (pour équilibrer la différence de pression d'entrée et de sortie et réduire la résistance à l'ouverture).
4. Exigences d'installation de l'actionneur : L'installation de vannes avec mécanismes de transmission doit suivre strictement les spécifications techniques du manuel du produit.
5. Système de lubrification régulier : Les vannes à guillotine fréquemment utilisées doivent être lubrifiées au moins une fois par mois.

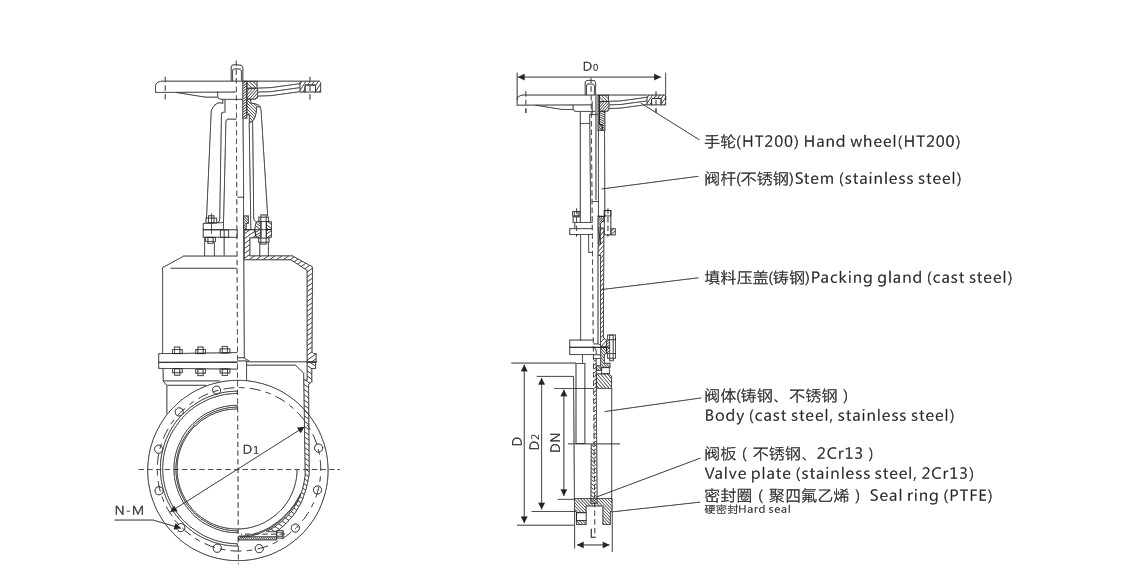

| Diamètre nominal | Les principales dimensions et dimensions de raccordement | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| PZ73X/H-10C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 365 | 220 |
| 125 | 50 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 400 | 230 |
| 150 | 60 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 475 | 280 |
| 200 | 60 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 540 | 360 |
| 250 | 70 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 630 | 360 |
| 300 | 80 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 780 | 400 |
| 350 | 90 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 885 | 400 |
| 400 | 100 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
| PZ73X/H-16C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 365 | 220 |
| 125 | 50 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 400 | 230 |
| 150 | 60 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 475 | 280 |
| 200 | 60 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 540 | 360 |
| 250 | 70 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 630 | 360 |
| 300 | 80 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 780 | 400 |
| 350 | 90 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 885 | 400 |
| 400 | 100 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
